2-DIN Kit 3 Seat/Skoda/VW diverse Fahrzeuge LFB schwarz

2-DIN Kit 3 Seat/Skoda/VW diverse Fahrzeuge LFB schwarz

Radioblende 2-DIN und Radioanschlusskit Lenkradfernbedienung Seat / Skoda / VW
acv Premiumqualität

• Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.
• Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.

• Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.
• Beachten Sie die Einbauempfehlungen der Einzelkomponenten.
• Lenkradfernbedienung Radioanschlusskits stellen alle erforderlichen analogen Signale für den Berteib eines Nachrüstradios zur Verfügung.

• Es werden keine Fahrzeugfunktionen oder Einstellungen unterstützt.

• Überprüfen Sie vor der Installation das OEM Gerät und das Fahrzeugmenü auf diverse Einstellungen.

• Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

• Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.

• Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.

• Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

• CAN Bus
• Anschluss: 40 Pin Quadlock VW > ISO
• Anschluss: OEM Antenne Fakra(m)(Set) > DIN(m) / ISO(m)
• Anschluss: OEM Lenkradfernbedienung > 42ctmultilead3
• Fahrzeuge Skoda > Skoda OEM Radioblende erforderlich*/**/***/****
• Fahrzeuge Seat Leon / Toledo > mit Golf V/IV Style OEM Gerät mit CD-Schacht im Gerät
• Fahrzeuge Seat Leon / Toledo > ohne OEM Gerät mit CD-Schacht in der Geräteblende
• Fahrzeuge VW Caravelle / Multivan / T5 Transporter  > mit Golf V/VI Style Gerät

• Fahrzeuge VW Caravelle / Multivan / T5 Transporter  > ohne rechteckigem OEM Gerät
• Fahrzeuge ohne OEM Soundsystem
• Anpassungsarbeiten der Blende mit Werkstattmitteln wenn notwendig erforderlich

Für folgende Fahrzeugen geeignet:

Seat

• Seat Alhambra (7N) 10/2010 - 04/2015
• Seat Leon (1P) 04/2009 - 11/2012
• Seat Toledo (NH) 03/2013 - 05/2015

Skoda

• Skoda Superb (3T) 07/2008 - 05/2013Skoda Fabia (5J) 03/2007 - 04/2010
• Skoda Fabia (5J) 06/2010 - 06/2014
• Skoda Octavia (1Z) 06/2004 - 05/2009*
• Skoda Octavia (1Z) 01/2009 - 03/2013**
• Skoda Rapid (NH) 10/2012 - 04/2015***
• Skoda Roomster (5J) 09/2006 - 04/2010
• Skoda Roomster (5J) 06/2010 - 02/2015
• Skoda Praktik (5J) 09/2006 - 04/2010
• Skoda Praktik (5J) 06/2010 - 02/2015****
• Skoda Superb (3T) 06/2013 - 05/2015****
• Skoda Yeti (5L) 08/2009 - 10/2013*****

VW

• VW Amarok (2H) 07/2010 - 08/2016
• VW Beetle (16) 11/2011 - 06/2016
• VW Caddy III (2K) 10/2003 - 08/2010
• VW Caddy III (2K) 09/2010 - 04/2015
• VW CC (3C/35) 06/2008 - 11/2011
• VW CC (3C/35) 02/2012 - 08/2016
• VW EOS (1F) 05/2006 - 10/2010
• VW EOS (1F) 10/2010 - 04/2015
• VW Golf V (1K) 11/2003 - 09/2008
• VW Golf V (1KM) 06/2007 - 10/2009
• VW Golf V Plus (1KP) 01/2005 - 02/2009
• VW Golf VI (1K) 11/2008 - 09/2012
• VW Golf VI (1KM) 11/2009 - 04/2013
• VW Golf VI Plus (1KP) 03/2009 - 01/2014
• VW Jetta V (1KM) 09/2005 - 10/2010
• VW Jetta IV (162) 01/2011 - 08/2014
• VW Passat B6 (3C2) 11/2005 - 07/2010
• VW Passat B6 (3C5) 08/2005 - 07/2010
• VW Passat B7 (3C/362) 11/2010 - 10/2014
• VW Polo V (6R) 06/2009 - 01/2014
• VW Scirocco III (13) 08/2008 - 04/2014
• VW Sharan II (7N) 08/2010 - 04/2015
• VW Tiguan I (5N) 10/2007 - 02/2011
• VW Tiguan I (5N) 06/2011 - 04/2016
• VW Touran I (1T) 01/2003 - 09/2006
• VW Touran I (1T) 11/2006- 04/2010
• VW Touran I (1T) 08/2010 - 04/2015
• Farbe: schwarz
• Einbauausschnitt Radiodisplay: 172 mm x 98,5 mm
• Folgende Signale werden zur Verfügung gestellt:

• Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
• rot: +12V Zündung Klemme 15
• orange: +12V Beleuchtung Klemme 58
• lila/weiß: +12V Rückwärtssignal
• rosa: Geschwindigkeitssignal
• grün: Masse GND Handbremssignal
• Belastbarkeit Gesamtausgänge: 100 mA max.
• Strombedarf größer 100 mA:
• 1 Relais Spulenwiderstand 75 Ohm min.
• 2 Ralais Spulenwiderstand 150 Ohm min.

Lenkradfernbedienung

• *Fahrzeuge mit Amundsen / Columbus / Nexus OEM Navigation
• **Fahrzeuge mit Bolero / Swing OEM Gerät  > Skoda OEM Navigation Blende Artikelnummer: ausstattungsabhängig
• ***Skoda OEM Blende > Skoda Artikelnummer: 5JA858 415 9B9
• ****Fahrzeuge mit Amundsen / Columbus OEM Navigation
• ****Fahrzeuge mit Bolero / Swing OEM Gerät  > Skoda OEM Navigation Blende Artikelnummer: 3TO8580691QB
• *****Skoda OEM Blende > Skoda Artikelnummer: 5L0858069L1 QB

Anschlusskabel für folgende Radiohersteller:

• Alpine 3,5mm Klinkenanschluss
• Beat Einkabelanschluss
• Blaupunkt 2010> Key1 / Key2 / (GND) Anschluss
• Blaupunkt 2010> 3,5mm Klinkenanschluss
• China HU Key1 / Key2 / (GND) Anschluss
• Clarion 3,5mm Klinkenanschluss
• ESX Key 1 / Key 2 Anschluss
• JVC 3,5mm Klinkenanschluss
• JVC Einkabelanschluss
• Kenwood Einkabelanschluss
• Kenwood 2017> 3,5mm Klinkenanschluss
• Kenwood 2020> Key1 / Key2 / GND Anschluss
• Nakamichi Einkabelanschluss
• Panasonic Einkabelanschluss
• Philips Einkabelanschluss
• Pioneer 3,5mm Klinkenanschluss
• Pioneer AVH/DMH/SPH 3,5mm Klinkenanschluss mit Molex Zwischenstecker
• Snooper Key1 / Key 2 Anschluss
• Sony 3,5mm Klinkenanschluss
• XZent Einkabelanschluss
• XZent Key1 / Key2 / GND Anschluss
• Zenec Einkabelanschluss

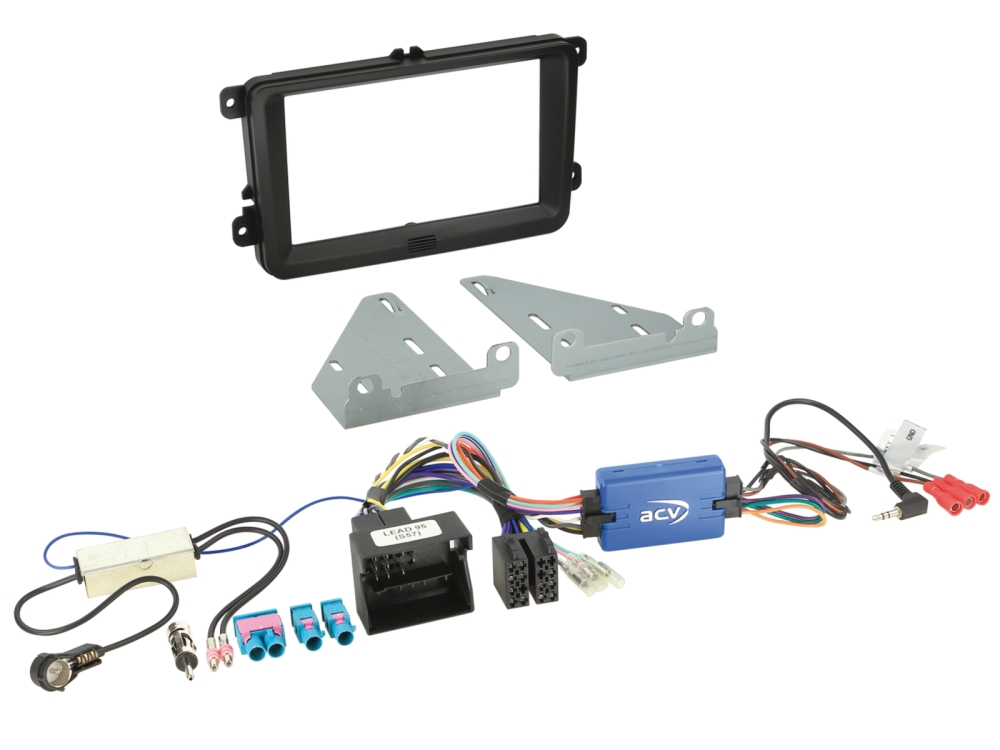

Lieferumfang:

•  2-DIN Radioblende Seat/Skoda/VW diverse Fahrzeuge schwarz > Artikel: 381320-30-1
• LFB Seat/Skoda/VW Fakra(m)(Set)>DIN/ISO Multilead3 > Artikel: 42svw002-2

Optional:

• Ablagefach für 2-DIN Radioblenden Schraubbefestigung: 271000-10
