Antennenkabel Verlängerung FAKRA (F) Code C Signalblau auf SMA (M) 700cm

Antennenkabel Verlängerung FAKRA (F) Code C Signalblau auf SMA (M) 700cm

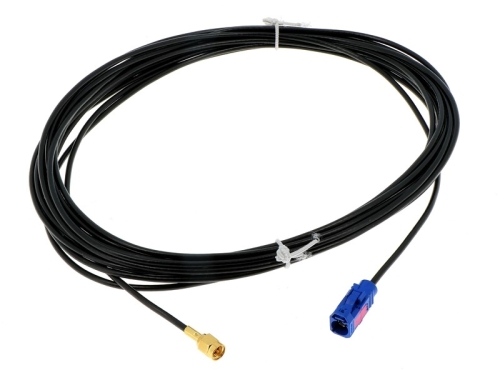

Ein Antennenverlängerungskabel RG174 mit FAKRA (F) Code C Signalblau auf SMA (M) mit einer Kabellänge von 700 cm (7 Meter) ist ein spezialisiertes Koaxialkabel, das in der Regel für die Verlängerung einer Antennenleitung verwendet wird. Dieses Kabel verbindet Geräte mit FAKRA-Anschlüssen mit solchen, die SMA-Anschlüsse verwenden. Hier sind die Details zu den einzelnen Komponenten dieses Kabels:

1. RG174:

   • RG174 ist eine Bezeichnung für einen bestimmten Typ eines dünnen Koaxialkabels. Es wird häufig in Anwendungen eingesetzt, bei denen Flexibilität und geringe Größe gefordert sind. Trotz seiner geringen Größe ist es für viele HF-Anwendungen (Hochfrequenz) geeignet, wenn auch mit höheren Signalverlusten als dickere Kabeltypen.

2. FAKRA (F) Code C Signalblau:

   • FAKRA steht für "Fachkreis Automobil", ein standardisiertes Steckersystem, das in der Automobilindustrie für HF-Anwendungen verwendet wird. Die FAKRA-Steckverbinder sind farbcodiert, um die Identifikation und Vermeidung von Verwechslungen zu erleichtern.
   • "F" steht für weiblich (female), was bedeutet, dass der Stecker Buchsenkontakte hat.
   • "Code C" bezieht sich auf die spezifische Kodierung des FAKRA-Steckers und wird oft für GPS-Antennen verwendet. "Signalblau" ist die Farbe, die dieser Kodierung zugeordnet ist.

3. SMA (M):

   • SMA steht für "SubMiniature version A" und ist ein Typ von RF-Steckverbindern, der für Frequenzen bis zu 18 GHz oder mehr geeignet ist.
   • Der Buchstabe "M" steht für männlich (male), was bedeutet, dass der Stecker Stiftkontakte hat.

4. 700 cm Kabellänge:

   • Mit einer Länge von 700 cm (7 Meter) bietet dieses Kabel eine umfangreiche Reichweite für die Installation. Es ist besonders nützlich, wenn die Antenne oder das Empfangsgerät weit entfernt vom ursprünglichen Anschlusspunkt platziert werden muss, wie es bei größeren Fahrzeugen oder komplexen Installationen der Fall sein kann.

Ein Antennenverlängerungskabel dieser Art wird typischerweise verwendet, um die Reichweite zwischen einer GPS-Antenne mit FAKRA-Anschluss und einem Navigations- oder Telematiksystem mit SMA-Eingang zu vergrößern. Die Länge von 7 Metern bietet dabei eine hohe Flexibilität bei der Positionierung der Antenne, um optimale Empfangsbedingungen zu gewährleisten.
