ATTB 3761.30 Kombiflex-D-Antenne GPS FM DAB+ Montageplatte

ATTB 3761.30 Kombiflex-D-Antenne GPS FM DAB+ Montageplatte

Kurzinfo zu 3761.30 GFK-Dachantennen-Set (AM, FM, DAB+, GNSS)

• Dachantennen-Set für die Nachrüstung von Wohnmobilen mit GFK-Dachaufbauten
• Wird als Komplett-Set mit allen für die Montage notwendigen Hardware-Komponenten geliefert
• Ermöglicht eine flexible Kabeleinführung ins Dach
• Kabeltyp: RG 58, RG 174
• Dienste: AM/FM, DAB+, GNSS, GPS
• Kabellänge: 0,5 m
• Konnektoren: FAKRA(m) G, FAKRA(m) B, FAKRA(m) C

Höchste Qualität und Zuverlässigkeit „Made in Germany“

Das ATTB 3761.30 GFK-Dachantennen-Set ist eine von Antennentechnik Bad Blankenburg entwickelte und gefertigte Lösung für die Nachrüstung von Wohnmobilen mit GFK-Dachaufbauten. ATTB ist auf funkbasierte Vernetzungslösungen für unterschiedliche Branchen und Anwendungen spezialisiert. Mit eigener Forschung, Entwicklung und Produktion steht ATTB seit 1919 für höchste Qualität und Zuverlässigkeit „Made in Germany“.

We drive connectivity: Vernetzung ohne Kompromisse

Das ATTB GFK-Dachantennen-Set 3761.30 baut zuverlässige, leistungsstarke Funkverbindungen in den Bereichen Rundfunk und Navigation auf und ist für den mobilen Einsatz im Außenbereich geeignet. Es durchläuft strengste Prüfprozesse, wird in Deutschland aus hochwertigen Komponenten gefertigt und bietet erstklassige Sende- bzw. Empfangsleistungen – auch unter schwierigsten Bedingungen.

Frequenzbänder und Kommunikationsdienste

Das ATTB GFK-Dachantennen-Set 3761.30 deckt mehrere Frequenzbänder und damit Kommunikationsdienste ab. Darunter AM, FM, DAB+ und GNSS.

• Im Rundfunkbereich können AM (0,15 - 16 MHz), FM (87,5 - 108 MHz) und DAB+ (B III 174 - 240 MHz; L 1452 - 1492 MHz) empfangen werden
• Darüber hinaus können die Navigationssignale der Systeme GPS empfangen werden (1575,42 MHz)

Besondere Merkmale und Eigenschaften

• Verbessert den Empfang in Wohnmobilen mit GFK-Dachaufbauten
• Aktive Antenne mit getrennter Signalführung
• 12V Stromversorgung der Verstärker wahlweise über DIN-Steckhülse oder über Innenleiter der Kabelanschlüsse (nur ein Anschluss empfohlen)
• Aktive GNSS-Antenne (Phantom-Stromspeisung)
• Wird als Komplett-Set mit allen für die Montage notwendigen Hardware-Komponenten geliefert
• Kann einfach und unkompliziert montiert werden
• Hat eine sehr hohe Dichtigkeit
• Ermöglicht eine flexible Kabeleinführung ins Dach
• Gegengewicht (Ground Plane) ist in die GFK-Montageplatte integriert
• GFK-Montageplatte wird mittels geeigneter Kleb- und Dichtstoffe auf dem Dach befestigt
• Geringe Einbautiefe

Masse / Gewicht

• Breite: 380 mm
• Höhe: 310 mm
• Länge: 380 mm
• Gewicht: 2.2 kg

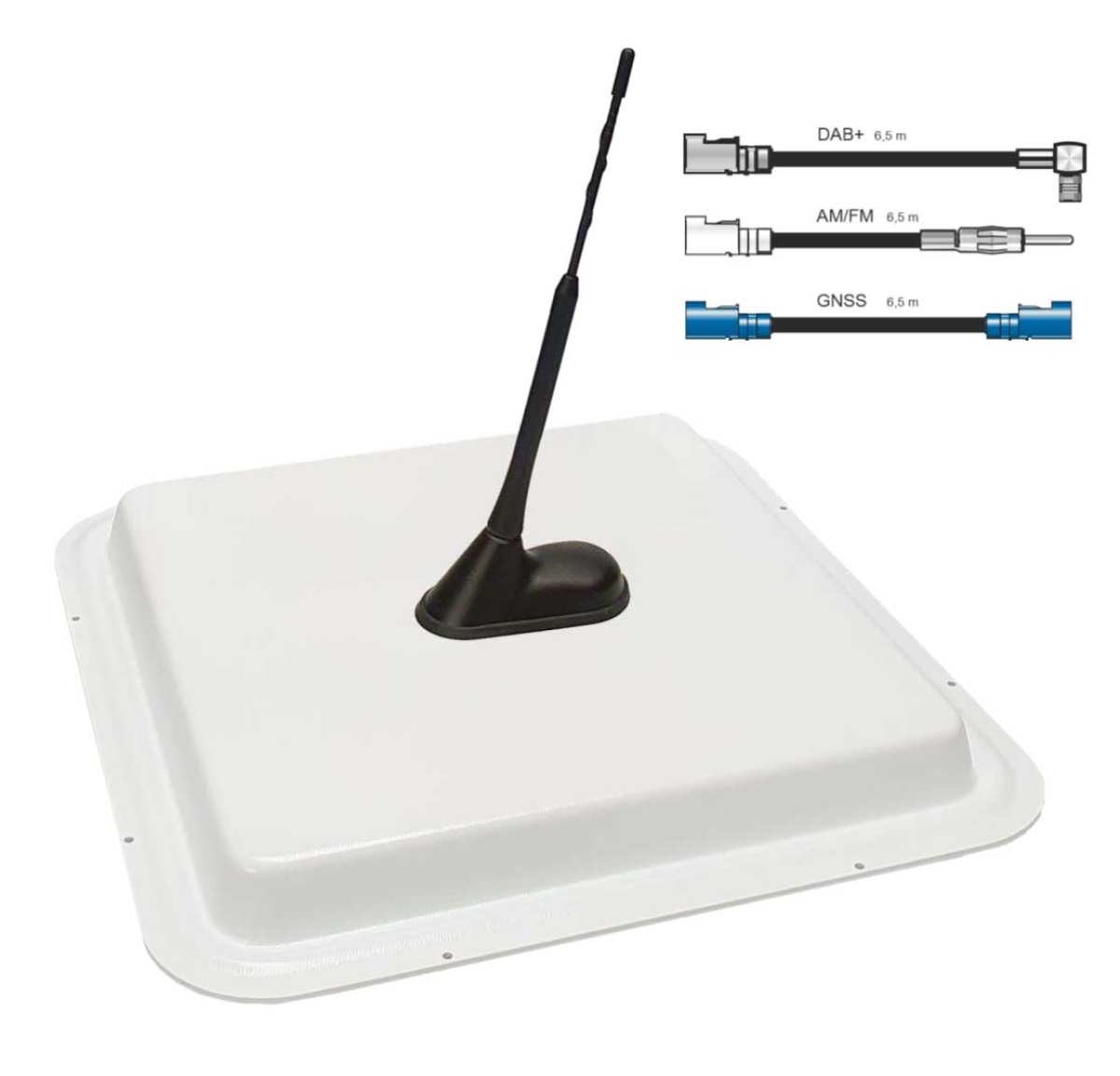

Lieferumfang

• 1 x Dachantenne
• 1 x Staubschutzdichtung
• 1 x GFK-Montageplatte
• 2 x Klapperschutz
• 3 x Verlängerungskabel à 6,5 m (FAKRA(f) C auf FAKRA(f) C, SMB(f) auf FAKRA(f) G und DIN 41585(m) auf FAKRA(f) B)
• Befestigungsmaterial (Mutter mit Krallenscheibe, Bohrlochadapter, Dichtung, Gewindeadapter 16mm M14/M18)

Empfohlenes Zubehör

• 4612.01 Gewindeverlängerung
• 4065.01 Mutter

Zusätzliche Informationen und Hinweise

• Varianten: Das ATTB GFK-Dachantennen-Set 3761.30 ist in den Varianten 2118.30 (AM/FM, DAB+), 2124.30 (AM/FM, DAB+) und 3799.30 (AM/FM, DAB+, GSM, UMTS, LTE, GNSS verfügbar
• Das ATTB GFK-Dachantennen-Set 3761.30 kann bei autorisierten ATTB Vertriebspartnern in Deutschland und Europa gekauft werden. Einige ATTB Partner bieten auch den professionellen Einbau in einer Werkstatt an. Nähere Informationen unter https://www.attb.de/vertriebspartner/vertriebspartner-finden.
