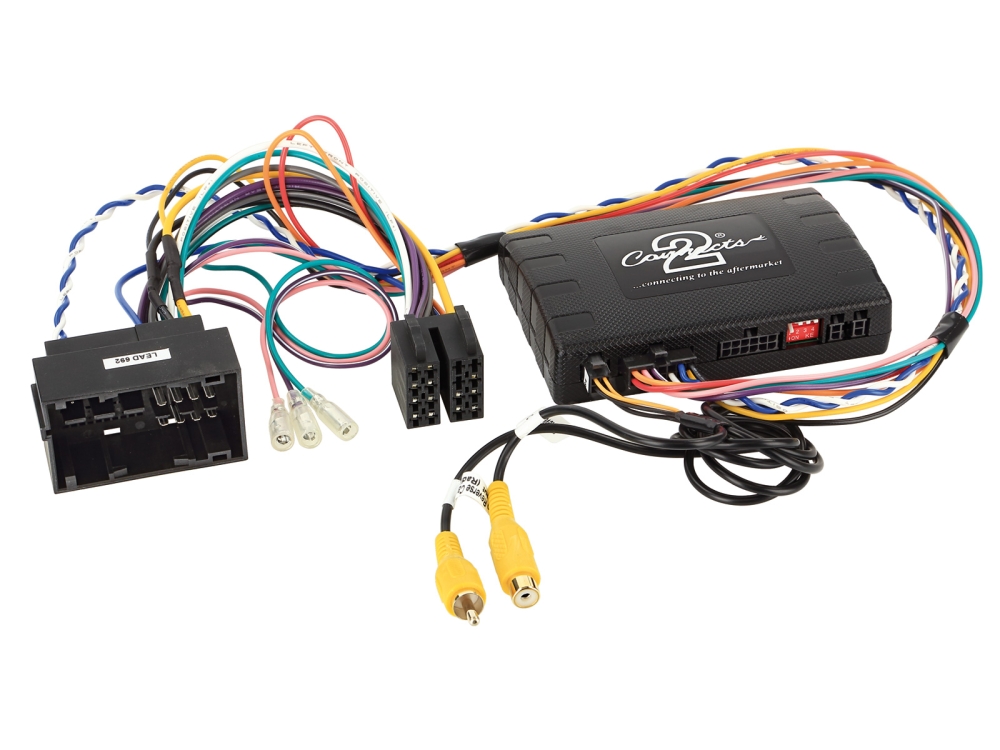

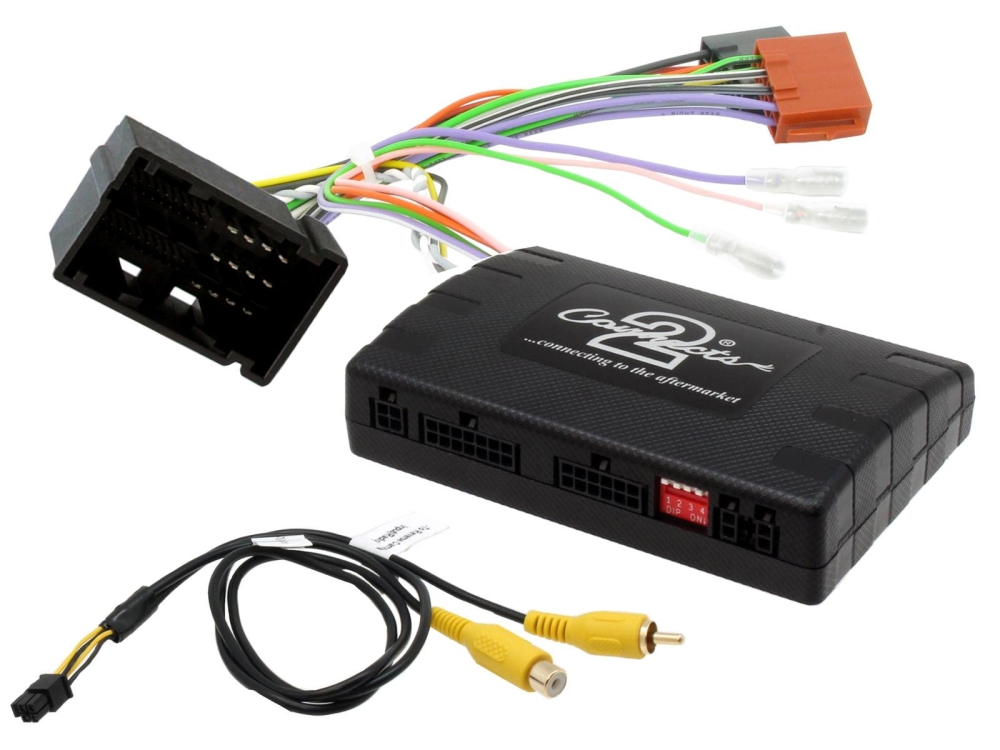

Infodapter Alfa Romeo / Citroen / Fiat / Opel / Peugeot

Durch den Infodapter wird beim Austausch des original Radios die optische Darstellung der Fahrzeugfunktionen, wie z.B. Parksensoren, Klimatisierung, Sitzheizung beibehalten.

Fahrzeugspezifische Einstellungen werden unterstützt und werden auf dem Nachrüstgerät angezeigt.

Die Lenkradfernbedienungsfunktion des Fahrzeugs wird ebenfalls unterstützt und ist zur Konfiguration des Adapters zwingend notwendig.

Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

Vergewissern Sie sich, ob die von uns angegebenen original Werksradios und abgebildeten Stecker des Adapters mit der Ausstattung des Fahrzeugs übereinstimmen.

Beachten Sie, dass in einigen Fällen nicht alle Funktionen unterstützt werden. Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz- und Komfortsysteme.

Überprüfen Sie vor der Installation das Fahrzeugmenü auf diverse Einstellungen.

Überprüfen Sie die Funktion der Einstellungen und das Fahrzeugsystem vor der Endmontage.



Für folgende Fahrzeuge geeignet:

Alfa Romeo

• Alfa Romeo Giuletta (Typ 940) 04/2016 - 02/2021*
• Alfa Romeo MiTo (Typ 955) 10/2013 - 08/2016
• Alfa Romeo MiTo (Typ 955) 08/2016 - 08/2018

Citroen

• Citroen Jumper (250) 05/2014 - 2023/*
• Citoren Relay (250) 2014- 2023**/***

Fiat

• Fiat 500 (ZAF 312) 07/2015 - 2022*
• Fiat 500L (ZAF 199) 10/2012 - 07/2017
• Fiat 500L (ZAF 199) 07/2017 - 03/2022
• Fiat Doblo (ZAF 263) 01/2015 - 2022
• Fiat Ducato (ZAF 250) 05/2014 -11/2021**

Opel

• Opel Movano Cargo C (Y) 10/2021 - 2023/*

Peugeot

• Peugeot Boxer (Y) 09/2014 - 2023**/***

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rot: +12V Zündung Klemme 15
• orange: +12V Beleuchtung Klemme 58
• lila/weiß: +12V Rückfahrsignal
• rosa: Geschwindigkeitssignal
• grün: Masse GND Handbremssignal
• Belastbarkeit Gesamtausgänge: 100 mA max.
• Strombedarf größer 100 mA:
• 1 Relais Spulenwiderstand 75 Ohm min.
• 2 Relais Spulenwiderstand 150 Ohm min.
• Lenkradfernbedienung
• Fahrzeugeinstellungen unterstützt

Hinweis:
Fahrzeuge mit Lenkradfernbedienung Fahrzeuge mit Speech-Sprachwahltaste

CAN Bus
Anschluss: 52 Pin Fiat Stecker
Fahrzeuge mit Continental 250VP1 / 250VP2 OEM Gerät
Fahrzeuge mit UConnect OEM Gerät
Fahrzeuge mit Continental Mopar OEM Gerät
Fahrzeuge mit Daiichi Gerät***

Menüeinstellungen aufrufen >  lila/weiß Rückwärtsgangausgang anschliessen
Menüeinstellungen visualisieren > Cinch(m) gelb an Rückfahrkameraeingang anschließen und konfigurieren
Fahrzeugeinstellungen und Fahrzeuginformationen > gespiegelt auf dem Nachrüstmonitor Rückfahrkameraeingang

Abhängig der OEM Fahrzeugausstattung und Software:
Nicht alle Fahrzeugeinstellungen werden unterstützt
Nicht alle Fahrzeugfunktionen werden unterstützt
Nicht alle Fahrzeuginformationen werden visualisiert

Fernlichtassistent nicht unterstützt
Fahrassistenssystem nicht unterstützt
Start/Stop Funktion nicht einstellbar

Fahrzeuge mit Fehleranzeige Tageskilometerzähler nach Installation und Interfacesoftware ab 3.0:

Sprachwahltaste drücken > 3 Sekunden halten
1 > Configuration Menu
2 > Fahrzeugeinstellungen
3 > Security Type/Config Type

Security Type/Config Type > Einstellungen Varianten ändern 0/1/2

Vorzugsweise Type 2

Nach Einstellungsänderung CAN Bus Ruhe herstellen
Fahrzeug erneut starten
Interface initialisiert sich im Fahrzeug neu

Fahrzeuge mit OEM Rückfahrkamera Belegung OEM Stecker:

Rückfahrkamera Adapter OEM Kamera 52Pin Fiat/32Pin Ford > Artikel: 771000-2000
rot: Pin 31 Video+
weiß: Pin 32 Video -
schwarz: Pin 33 Schirmung

Abhängig vom verbauten Nachrüstgerät oder der Kamera > Kamarabild oder Infodapterbild nicht verfügbar:
Anschluss eines zusätzlichen Massekontakts Cinch-Außenleiter am Kameraanschluss und Geräteanschluss

*Fahrzeuge mit UConnect / Continental Mopar OEM Gerät
*Fahrzeuge mit 7" Monitor OEM Geräte nicht unterstützt
**Fahrzeuge mit Continental/Mopar 250VP1 / 250VP2 OEM Gerät
***Fahrzeuge mit Daiichi OEM Gerät Kabelbaum schwarze Kabel > Adapterkabelbaum Radioschacht Fahrerseite demontieren
***Fahrzeuge mit direkt verkabeltem OEM Daiichi Gerät farbige Kabel nicht kompatibel > an den Support wenden
