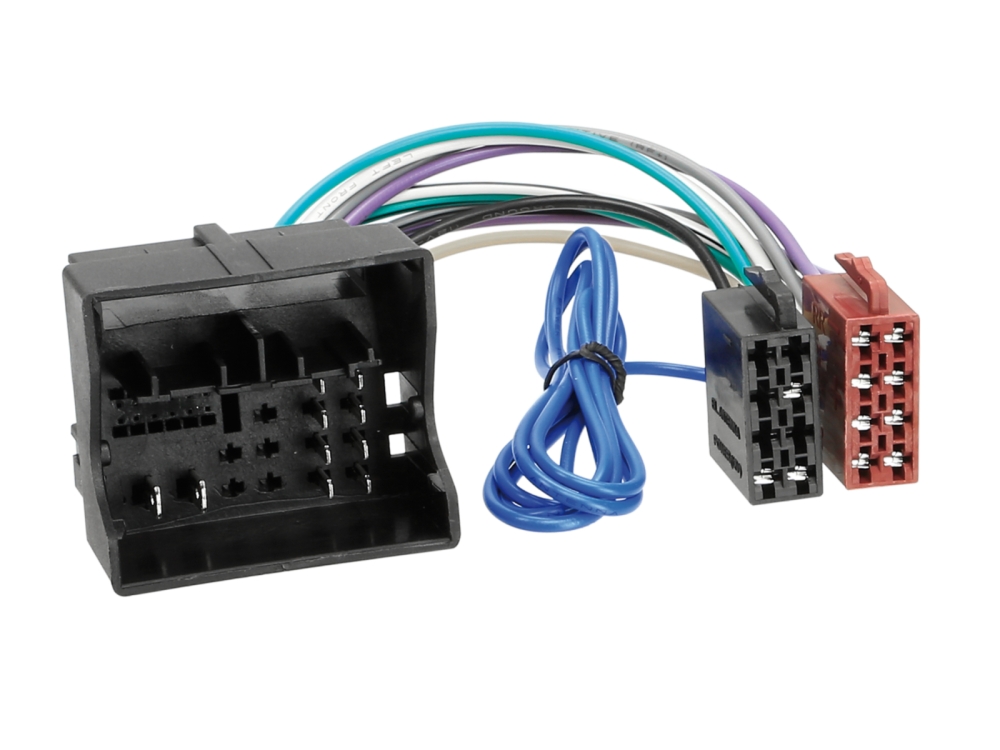

ISO Adapterkabel Audi/MAN/Seat/Skoda/VW 52Pin Quadlock
ISO Adapterkabel Audi / MAN / Seat / Skoda / VW
52 Pin Quadlock > ISO
- ISO Adapterkabel dienen zum passiven Anschluss von Nachrüstgeräten an den im Radioeinbauschacht vorhandenen Werkssteckern.
- Je nach Fahrzeug und Ausstattung werden folgende Signale zur Verfügung gestellt:
- +12V Dauerstrom Klemme 30
- +12V Zündung Klemme 15
- +12V Licht Klemme 58
- +12V Antennenremote
- Masse Klemme 31
- Lautsprecheranschluss für Front- und Rear Lautsprecher
- Bei Fahrzeugen mit abweichender Ausstattung müssen gegebenenfalls nicht vorhandene Signale an geeigneten Abgriffspunkten im Fahrzeug angeschlossen werden oder zusätzliche Adaptierungen/Interfaces verwendet werden:
- CAN-Bus Interfaces
- LFB-Interfaces
- Soundsystemadapter
- Kameraadapter
- Vor dem Anschluss sind die Signale zu prüfen.
Hinweis:
- Anschluss: 52 Pin Quadlock VAG Stecker
- Fahrzeuge MAN / Seat / Skoda / VW mit MIB-PQ Plattform
- blau: +12V Zündungsstrom Klemme 15 Sicherungskasten abgesichert
- Steckerbelegung zur Vermeidung von Fehlfunktionen oder Defekten am Fahrzeug oder dem Nachrüstgerät vor Anschluss prüfen
Für folgende Anwendung:
- Radioanschlusskabel Strom/Lautsprecher
Für folgende Fahrzeuge geeignet:
Audi
- Audi A1 (8X) 07/2010 - 11/2014*
- Audi A1 (8X) 11/2014 - 04/2018*
- Audi A3 (8V) 02/2013 - 05/2016
- Audi A3 (8V) 07/2016 - 03/2020
- Audi Q3 (8U) 10/2011 - 11/2014
- Audi Q3 (8U) 02/2015 - 08/2018
MAN
- MAN TGE 04/2017 - 2023
Seat
- Seat Alhambra (7N) 06/2015 - 01/2022
- Seat Arona (KJ) 11/2017 - 06/2021
- Seat Ateca (5FP) 08/2016 - 08/2020
- Seat Ateca (5FP) 08/2020 - 2022
- Seat Ibiza (6P) 07/2015 - 04/2017
- Seat Ibiza (KJ) 07/2017 - 03/2021
- Seat Mii (AA) 05/2015 - 04/2018
- Seat Mii (AA) 01/2020 - 02/2021
- Seat Leon (5F) 11/2012 - 12/2016
- Seat Leon (5F) 11/2016 - 01/2020
- Seat Toledo (NH) 03/2013 - 08/2018
Skoda
- Skoda Citigo (AA) 05/2017 - 06/2019
- Skoda Fabia III (5J) 11/2014 - 08/2018
- Skoda Fabia III (5J) 08/2018 -05/2021
- Skoda Karoq (NU) 11/2017 - 11/2021
- Skoda Kodiaq (NS) 03/2017 - 06/2021
- Skoda Octavia III (5E) 02/2013 - 12/2016
- Skoda Octavia III (5E) 01/2017 - 01/2020
- Skoda Rapid (NH) 04/2015 - 05/2017
- Skoda Rapid (NH) 05/2017 - 02/2019
- Skoda Superb (3V) 06/2015 - 06/2019
- Skoda Yeti (5L) 10/2013 - 07/2017
VW
- VW Amarok (2H) 09/2016 - 07/2020
- VW Arteon (3H) 11/2017 - 06/2020
- VW Beetle (16) 06/2016 - 03/2018
- VW Caddy IV (DU) 06/2015 - 09/2020
- VW Crafter II (SY/SZ) 03/2017 - 2022**
- VW Golf VII (AU) 11/2012 - 12/2016
- VW Golf VII (AU) 03/2017 - 05/2020
- VW Grand California (SY/SZ) 03/2019 - 2023
- VW Passat B8 10/2014 - 05/2019
- VW Polo V (6R) 04/2014 - 07/2017
- VW Polo VI (AW) 11/2017 - 05/2021
- VW Sharan II (7N) 07/2015 - 10/2021
- VW T6 (7HC) 07/2015 - 08/2019
- VW T6.1 (7HC) 11/2019 - 2023
- VW T-Roc (A1) 11/2017 - 10/2021
- VW Tiguan II (5N) 05/2016 - 05/2021
- VW Touran (5T) 09/2015 - 2023
- VW UP! (AA) 07/2016 - 12/2020
- *Fahrzeuge mit Concert OEM Gerät mit Farbmonitor Armaturenbrett
- *Fahrzeuge mit Chorus OEM Gerät mit monochrom Display > Artikel: 1324-02
