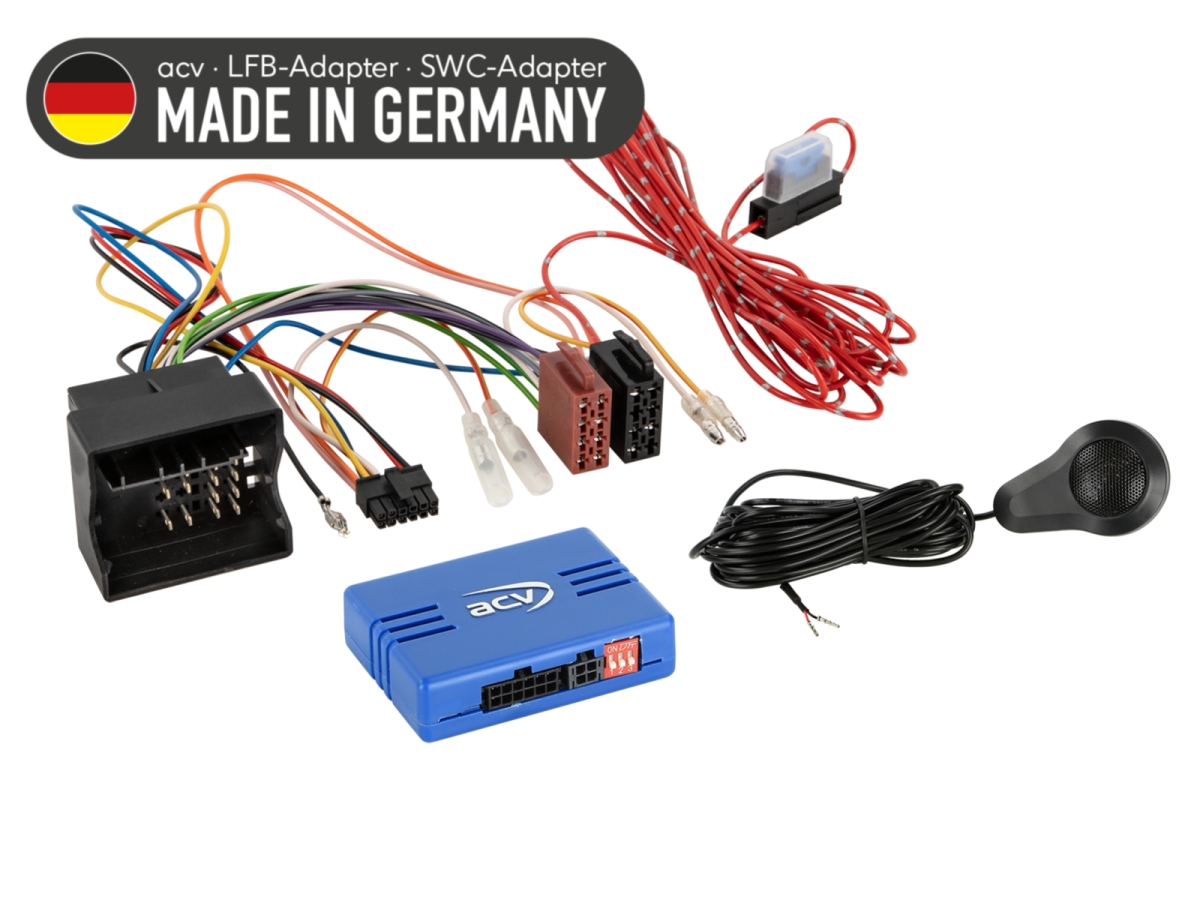

LFB BMW/Mini diverse Fahrzeuge 40Pin Quadlock/PDC

Lenkradfernbedienungsadapter BMW / Mini

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

CAN Bus

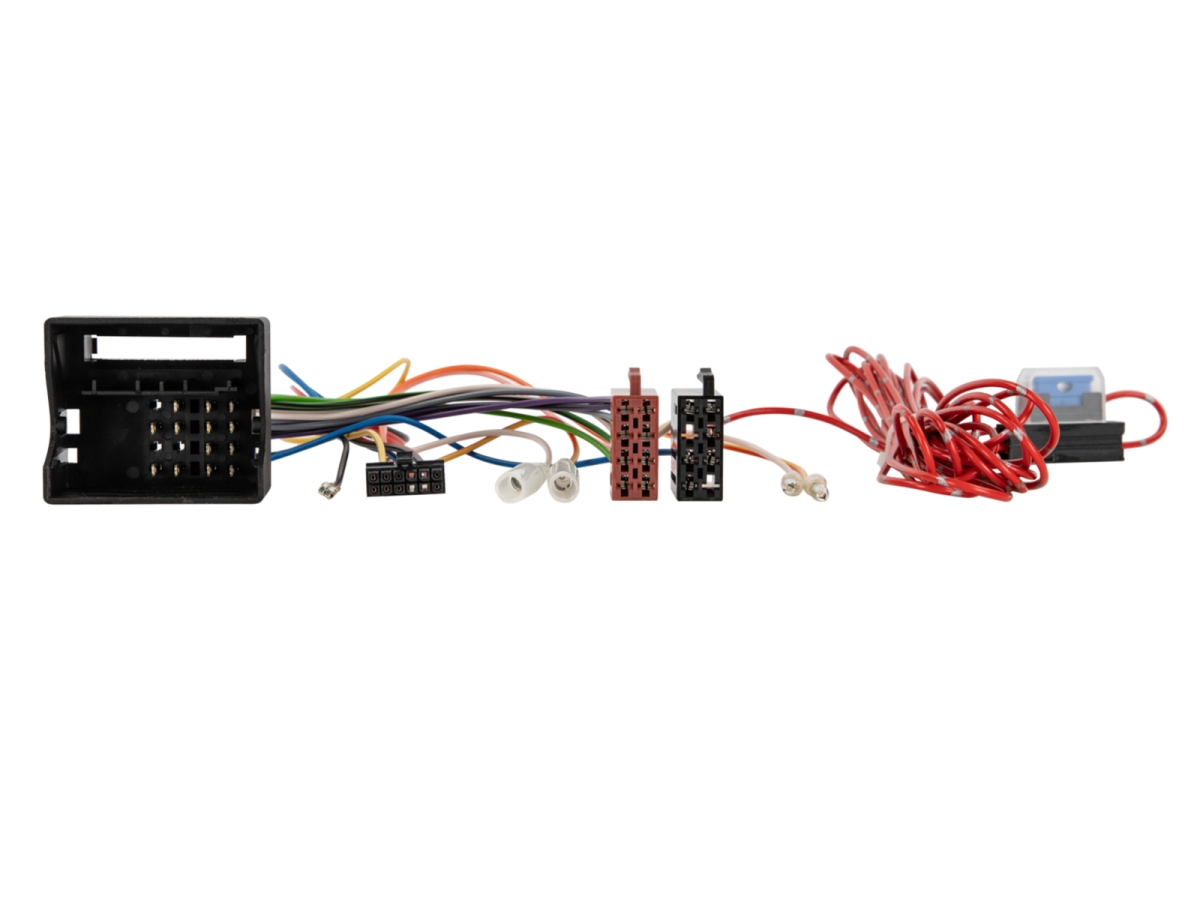

Anschluss: 40 Pin Quadlock BMW Stecker > Artikel: 42cx12
Anschluss: +12V Dauerstrom Klemme 30 Batterie abgesichert > loses Kabel rot

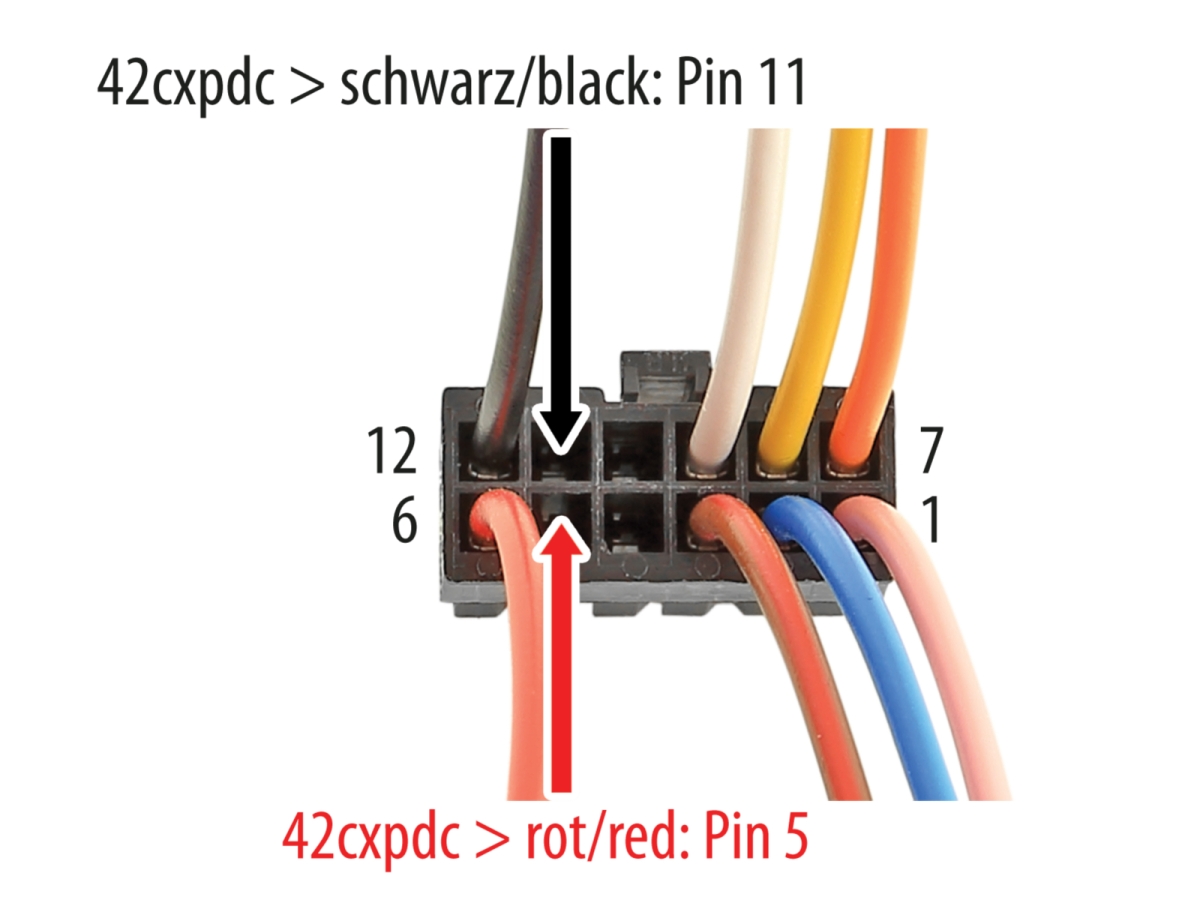

Anschluss LFB Lautsprecher 42cxpdc Artikelbild 4:

Pin 5: 42cxpdc rot
Pin 11: 42cxpdc schwarz

Dipschalterstellung für Nachrüstgerät prüfen
Fahrzeuge mit PDC
Fahrzeuge mit Business Professional OEM Gerät
Fahrzeuge BMW ohne iDrive
Fahrzeuge BMW ohne OEM MOST Soundsystem

Fahrzeuge BMW mit OEM MOST Soundsystem:

Aktivsystemadapter BMW MOST>Cinch > Artikel: 13-1024-51*
Warntöne zur Zeit noch nicht unterstützt

Warntöne zusätzlich:

Warnton Interface BMW/Citroen/Peugeot/Fiat/Ford/Volvo > Artikel: can-pdc

Diagnose LED:

blau blinken > CAN Bus Suche
blau konstant > CAN Bus aktiv
rot > +12V Zündungsstrom aktiv

Für folgende Fahrzeuge geeignet:

BMW

BMW 1er (E81/E82/E87/E88) 03/2004 - 10/2013*
BMW 3er (E90/E91/E92/E93) 03/2005 - 10/2013*
BMW 5er (E60/E61) 07/2003 - 07/2010*
BMW 6er (E63/E64) 09/2004 - 11/2010
BMW 7er (E65/E66) 08/2001 - 11/2008
BMW Z4 (E89) 05/2009 - 08/2016
BMW X1 (E84) 10/2009 - 06/2015
BMW X5 (E70) 03/2007 - 09/2013
BMW X6 (E71/E72) 05/2008 - 06/2014*

Mini

Mini (R55/R56/R57/R58/R59) 11/2006 - 05/2015

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

rosa: +12V Zündung Klemme 15 1,5A max.
orange: +12V Beleuchtung Klemme 58 0,1A max.
weiß: +12V Rückwärtssignal 1,5A max.
gelb/grün gelb/rot: Geschwindigkeitssignal
Lenkradfernbedienung
*Aktivsystemadapter BMW MOST>Cinch > Artikel: 13-1024-51
