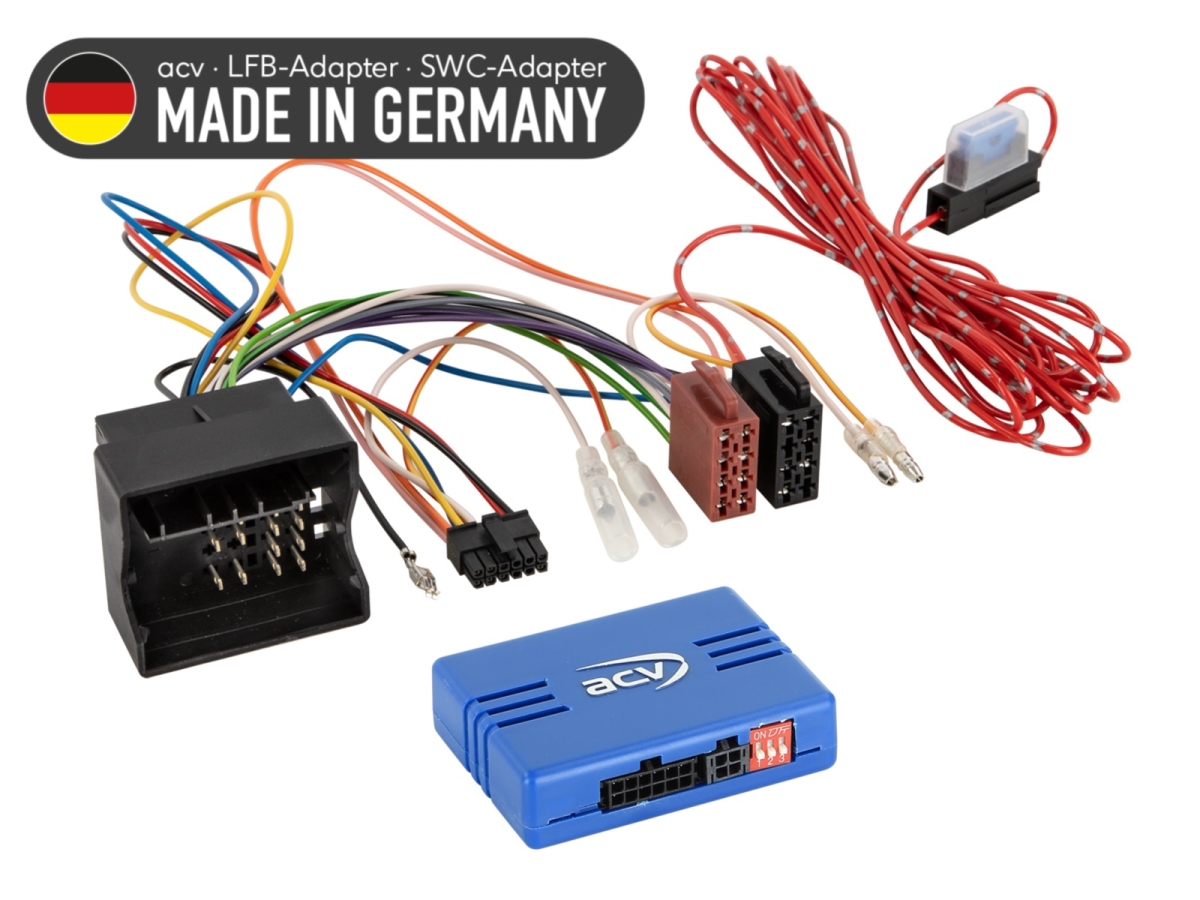

Lenkradfernbedienungsadapter BMW / Mini

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

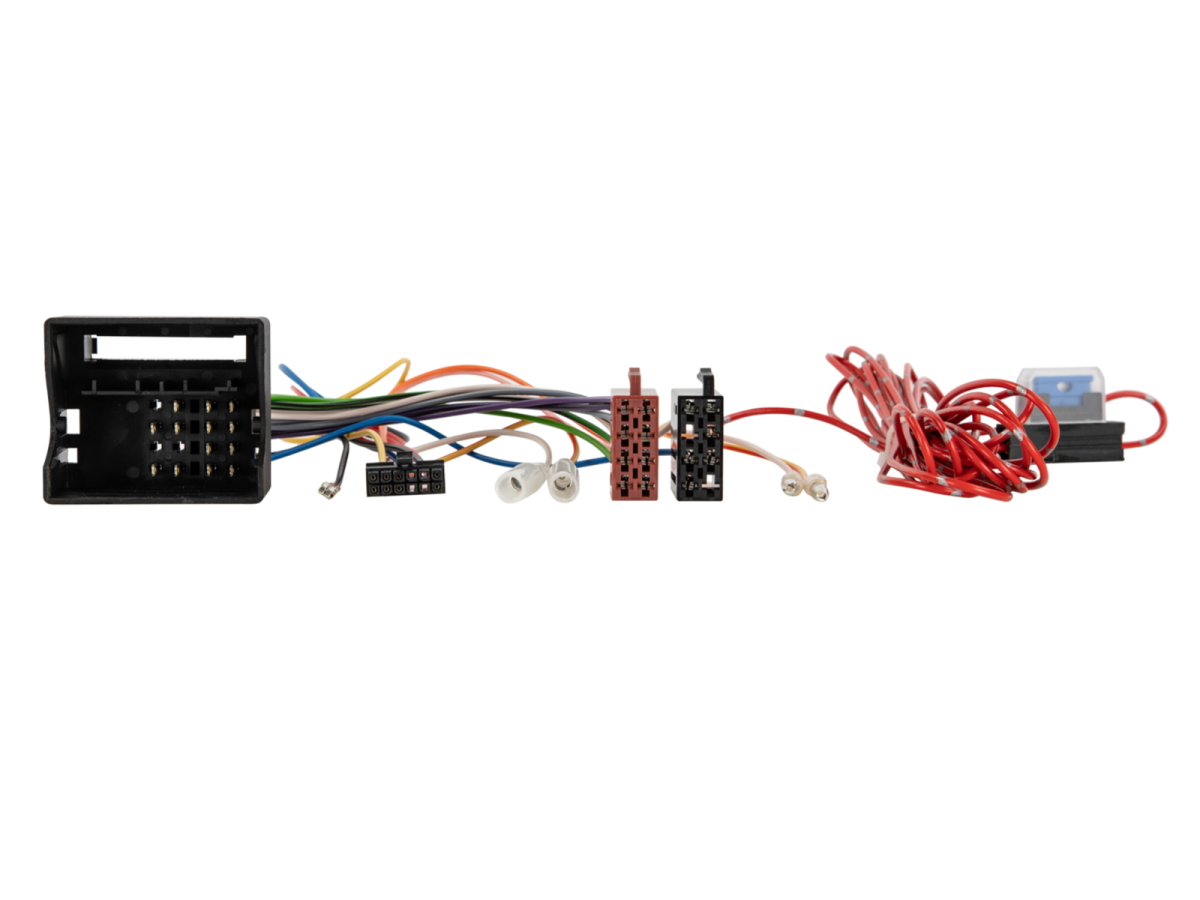

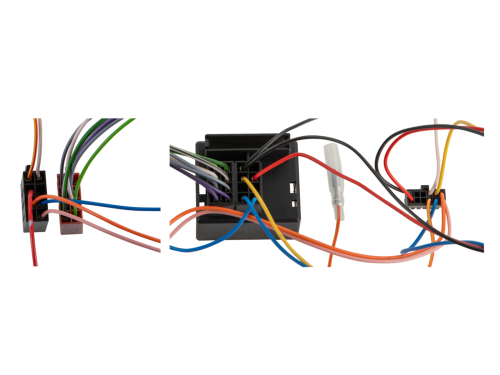

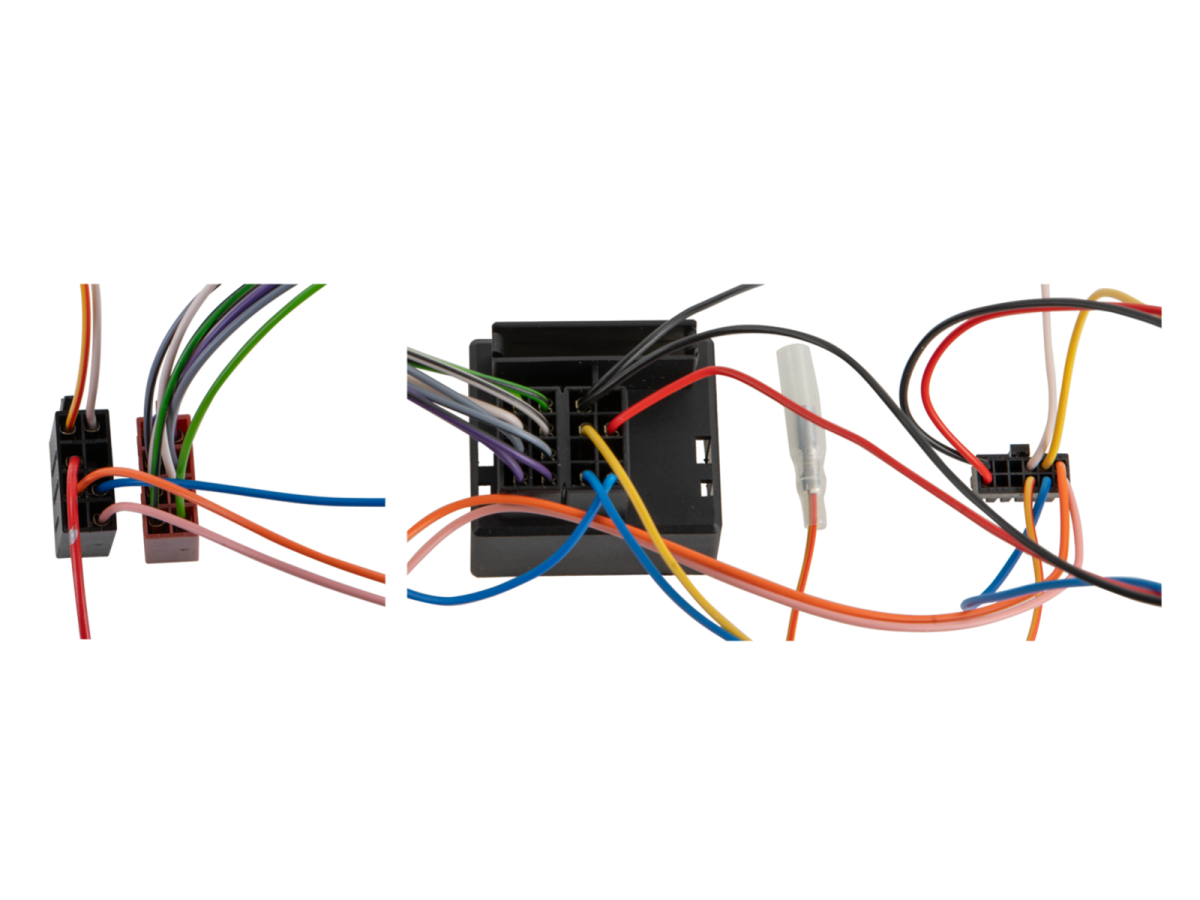

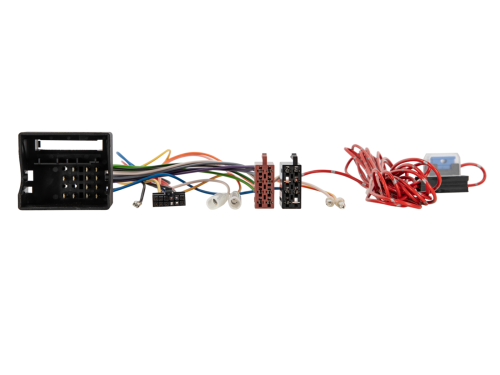

Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

• CAN Bus
• Anschluss: 40 Pin Quadlock BMW Stecker > Artikel: 42cx12
• Anschluss: +12V Dauerstrom Klemme 30 Batterie abgesichert > loses Kabel rot
• Fahrzeuge mit Business Professional OEM Gerät
• Fahrzeuge BMW ohne iDrive
• Fahrzeuge BMW ohne OEM MOST Soundsystem
• Dipschalterstellung für Nachrüstgerät prüfen

Fahrzeuge BMW mit OEM MOST Soundsystem:

• Aktivsystemadapter BMW MOST>Cinch > Artikel: 13-1024-51*

Fahrzeuge mit PDC:

• LFB CAN Bus Lautsprecher 42a/42cx PDC > Artikel: 42cxpdc

Diagnose LED:

• blau blinken > CAN Bus Suche
• blau konstant > CAN Bus aktiv
• rot > +12V Zündungsstrom aktiv

Für folgende Fahrzeuge geeignet:

BMW

• BMW 1er (E81/E82/E87/E88) 03/2004 - 10/2013*
• BMW 3er (E90/E91/E92/E93) 03/2005 - 10/2013*
• BMW 5er (E60/E61) 07/2003 - 07/2010*
• BMW 6er (E63/E64) 09/2004 - 11/2010
• BMW 7er (E65/E66) 08/2001 - 11/2008
• BMW Z4 (E89) 05/2009 - 08/2016
• BMW X1 (E84) 10/2009 - 06/2015
• BMW X5 (E70) 03/2007 - 09/2013
• BMW X6 (E71/E72) 05/2008 - 06/2014*

Mini

• Mini (R55/R56/R57/R58/R59) 11/2006 - 05/2015

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rosa: +12V Zündung Klemme 15 1,5A max.
• orange: +12V Beleuchtung Klemme 58 0,1A max.
• weiß: +12V Rückwärtssignal 1,5A max.
• gelb/grün gelb/rot: Geschwindigkeitssignal
• Lenkradfernbedienung
• *Aktivsystemadapter BMW MOST>Cinch > Artikel: 13-1024-51
