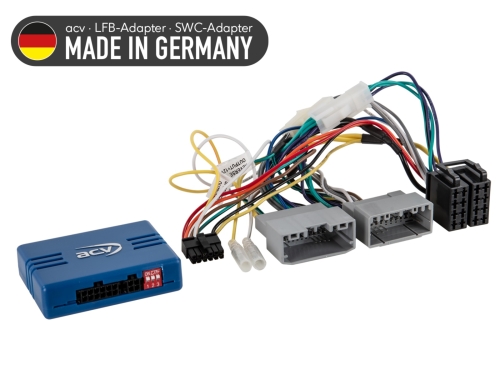

Lenkradfernbedienungsadapter Chrysler / Dodge / Jeep / Lancia / Mitsubishi / VW

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:


• CAN Bus
• Anschluss: 22 Pin Chrysler Stecker // 24 Pin Chrysler Stecker
• Dipschalterstellung für Nachrüstgerät prüfen
• CAN Bus Aktivierung OEM Soundsystem
• Geschwindigkeitssignal unterstützt
• Fahrzeuge mit CAN Bus
• Fahrzeuge mit/ohne OEM Soundsystem
• Fahrzeuge ohne +12V geschaltete Zündung Klemme 15
• Fahrzeuge ohne Infinity OEM Soundsystem*/**
• Fahrzeuge ohne CAN Bus geschaltete Zündung Klemme 15**
• Fahrzeuge ohne Blind Spot Ausstattung
•  Fahrassistenzsystem Totwinkelanzeige in den Außenspiegeln nicht unterstützt
• PDC nicht unterstützt
• OEM Soundsystem Fader nicht unterstützt

Audiowiedergabe Telefon/Navigation prüfen > front/rear Lautsprecherausgang durch Umstecken tauschen wenn notwendig

Diagnose LED:

• blau blinken > CAN Bus Suche
• blau konstant > CAN Bus aktiv
• rot > +12V Zündungsstrom aktiv

Für folgende Fahrzeuge geeignet:

Chrysler

• Chrysler 200 2011 - 2014
• Chrysler 300 06/2004 - 12/2010
• Chrysler 300C (LX) 06/2004 - 11/2007
• Chrysler 300C (LX) 11/2007 - 12/2010
• Chrysler 300M 01/2002 - 06/2004
• Chrysler Aspen 2007 - 2009
• Chrysler Concorde 2002 - 2004
• Chrysler Pacifica 2004 - 2008
• Chrysler PT Cruiser (PT) 10/2001 - 04/2006
• Chrysler PT Cruiser (PT) 01/2006 - 06/2009
• Chrysler Sebring (RJ) 03/2001 - 04/2003
• Chrysler Sebring (RJ) 04/2003 - 07/2007
• Chrysler Sebring (RJ) 05/2007 - 08/2010
• Chrysler Town&Country 2008 - 2016
• Chrysler Voyager (GK/GY/RG) 03/2001 - 05/2004
• Chrysler Voyager (GK/GY/RG) 05/2004 - 03/2008
• Chrysler Voyager (RT) 03/2008 - 12/2010

Doge

• Dodge Avenger (JS) 06/2007 - 06/2009
• Dodge Caliber (PK) 06/2006 - 12/2010
• Dodge Caravan 2002 - 2015
• Dodge Charger 2009 - 2012
• Dodge Challenger 2008 - 2014
• Dodge Dakota 2002 - 2011
• Dodge Durango 2003 - 2009
• Dodge Journey (JC) 06/2008 - 12/2010
• Dodge Magnum 2008 - 2009
• Dodge Nitro 2007 - 2011
• Dodge RAM 2002 - 2008
• Dodge RAM Dodge RAM 1500 2009 - 2011
• Dodge RAM 2500 2010 - 2012
• Dodge RAM 3500 2010 - 2012
• Dodge RAM chassis cab 2011
• Dodge RAM C/V Tradesman 2012 - 2015
• Dodge Stratus 2002 - 2006
• Dodge Viper (SR) 11/2003 - 04/2010

Jeep

• Jeep Commander (WH) 05/2008 - 11/2010
• Jeep Compass (PK) 11/2006 - 06/2010
• Jeep Compass (PK) 05/2011 - 12/2016
• Jeep Grand Cherokee (WJ) 10/2001 - 06/2005
• Jeep Grand Cherokee (WH) 06/2005 - 10/2007
• Jeep Grand Cherokee (WH) 10/2007 - 12/2010
• Jeep Grand Cherokee (WK) 12/2010 - 06/2013
• Jeep Liberty 2002 - 2012
• Jeep Patriot (PK) 2007 - 2017
• Jeep Wrangler (TJ) 01/2003 - 03/2007
• Jeep Wrangler (JK) 04/2007 - 02/2011
• Jeep Wrangler (JK) 02/2011 - 07/2018

Lancia

• Lancia Voyager (RT) 11/2011 - 08/2015

Mitsubishi

• Mitsubishi Raider 2008 - 2009

VW

• VW Routan 2009 - 2015

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rosa: +12V Zündung Klemme 15 1,5A max.
• orange: +12V Beleuchtung Klemme 58 0,1A max.
• weiß: +12V Rückfahrsignal 1,5A max.
• gelb/grün gelb/rot: Geschwindigkeitssignal
• Lenkradfernbedienung
• OEM Soundsystem Faderfunktion nicht unterstützt

*Fahrzeuge 2002 - 2009 analog mit Infinity OEM Soundsystem nicht unterstützt
*Infinity OEM Verstärker Bypass > Lautsprecher neu verkabeln
**Lenkradfernbedienung LFB diverse US Fahrzeuge/Opel GT analog/CAN Bus > Artikel: 42-uni-usa
**ISO Adapterkabel Chrysler/Dodge/Jeep 22Pin > Artikel: 1031-02
