Lenkradfernbedienungsadapter Citroen / Fiat / Peugeot / Toyota

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

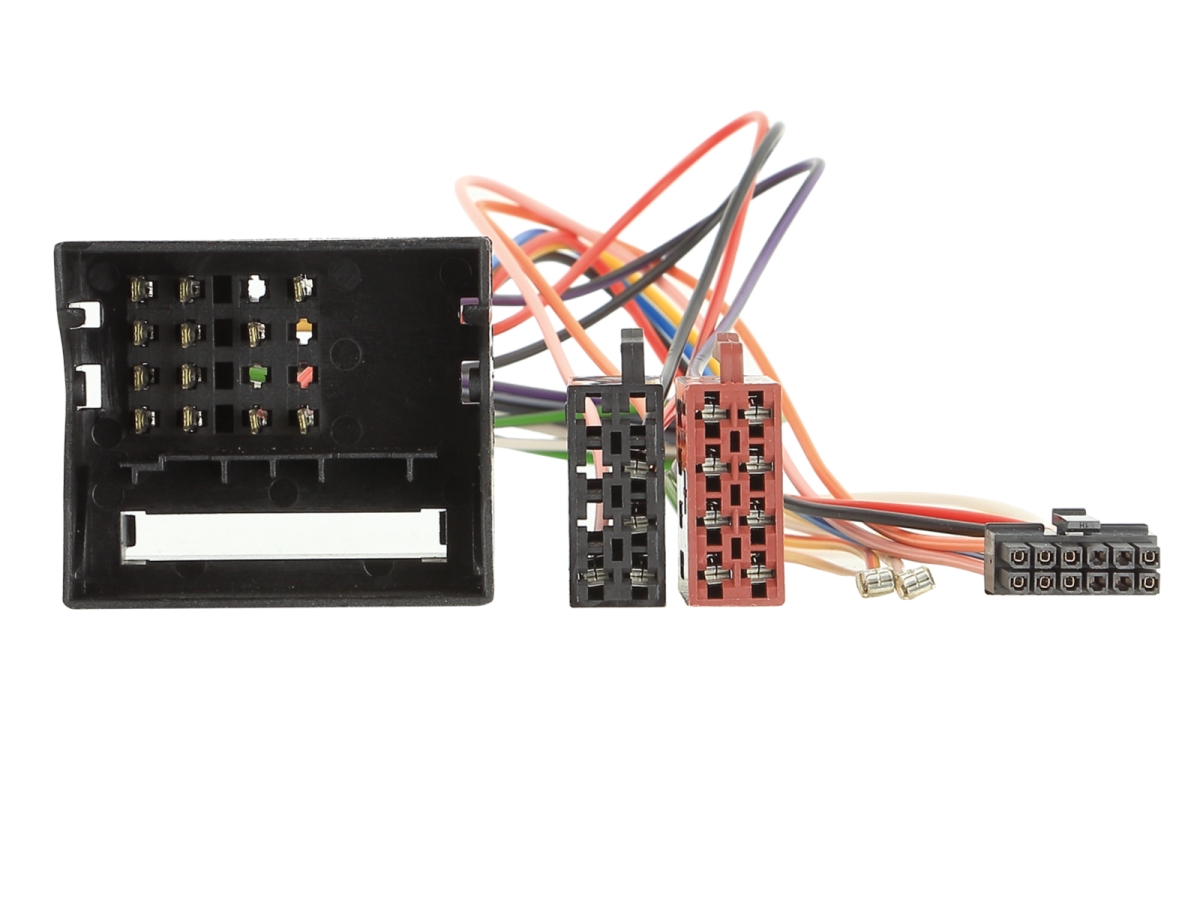

Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

• CAN Bus
• Anschluss: 40 Pin Quadlock PSA Stecker > Artikel: 42cx30
• Dipschalterstellung für Nachrüstgerät prüfen
• Fahrzeuge mit Blaupunkt / Continental / Siemens VDO RD4 / RT4 OEM Gerät mit Lautstärkedrehregler
• Fahrzeuge mit Clarion MQ-RD6 OEM Gerät mit Monochrom-Display und Zentraldrehknopf
• Fahrzeuge mit Continental RD45 OEM Gerät mit Lautstärkedrehregler
• Fahrzeuge ohne Bosch OEM Gerät
• Fahrzeuge ohne Magneti Marelli RT3 / RT6 / Harman Becker OEM Navigation mit Lautstärkedrehregler
• Fahrzeuge ohne JBL Soundsystem
• Fahrzeuge ohne PDC
• Fahrzeugeinstellungen über Lenkradfernbedienung unterstützt (siehe BDA)

Fahrzeuge mit ECO-Mode:

• +12V Dauerstromanschluss Klemme 30 Batterie abgesichert

Fahrzeuge mit PDC:

• LFB CAN Bus Lautsprecher 42a/42cx PDC > Artikel: 42cxpdc

Fahrzeuge mit PDC Schalter:

• PDC Wiedergabe muss aktiviert sein

Diagnose LED:

• blau blinken > CAN Bus Suche
• blau konstant > CAN Bus aktiv
• rot > +12V Zündungsstrom aktiv

Für folgende Fahrzeuge geeignet:

Citroen

• Citroën Berlingo (7) 06/2008 - 03/2012
• Citroën Berlingo (7) 04/2012 - 05/2015
• Citroën Berlingo (7) 06/2015 - 06/2018
• Citroën C2 (J) 12/2004 - 12/2009
• Citroën C3 (F) 10/2005 - 01/2010
• Citroen C3 (S) 01/2010 - 03/2013
• Citroen C3 (S) 04/2013 - 01/2017
• Citroën C4 (L) 11/2004 - 08/2010
• Citroën C5 (D) 10/2004 - 04/2008
• Citroën C8 (E) 01/2008 - 07/2012
• Citroën C8 (E) 07/2012 - 06/2014
• Citroën DS3 (S) 03/2010 - 07/2014
• Citroen Jumpy (V) 02/2007 - 05/2016
• Citroen Jumpy (V) 09/2016 - 01/2024*
• Citroen Spacetourer (V) 03/2016 - 03/2024*

Fiat

• Fiat Scudo (ZAF 270) 02/2007 - 07/2016

Opel

• Opel Vivaro C (V) 09/2019 - 01/2024*
• Opel Zafira Life V (V) 02/2019 - 01/2024*

Peugeot

• Peugeot 207 (WC) 06/2006 - 06/2009
• Peugeot 207 (W) 06/2009 - 07/2015
• Peugeot 208 (C) 04/2012 - 04/2015
• Peugeot 307 (3/3 Break/3 SW/3 CC) 06/2005 - 03/2009
• Peugeot 308 (4/4 GTI/4 SW/4 CC) 09/2007 - 07/2015
• Peugeot 407 (6/6 SW/6 Coupé) 05/2004 - 07/2008
• Peugeot 407 (6/6 SW/6 Coupé) 02/2006 - 03/2011
• Peugeot 607 (9) 10/2004 - 04/2009
• Peugeot 807 (E) 07/2002 - 02/2008
• Peugeot 807 (E) 02/2008 - 06/2014
• Peugeot 3008 (OU) 06/2009 - 10/2013
• Peugeot 5008 (O) 10/2009 - 10/2013
• Peugeot Bipper (A) 12/2007 - 12/2015
• Peugeot Expert (X) 02/2007 - 08/2016
• Peugeot Expert (X) 03/2016 - 2024
• Peugeot Partner (7) 05/2008 - 03/2012
• Peugeot RCZ (4J) 04/2010 - 09/2015
• Peugeot Traveller 03/2016 -2024*

Toyota

• Toyota Proace 03/2013 - 08/2016
• Toyota Proace (V) 03/2016 - 04/2024*
• Toyota Proace Verso (V) 03/2016 - 04/2024*

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rosa: +12V Zündung Klemme 15 1,5A max.
• orange: +12V Beleuchtung Klemme 58 0,1A max.
• weiß: +12V Rückfahrssignal 1,5A max.
• gelb/grün gelb/rot: Geschwindigkeitssignal

• Lenkradfernbedienung
• Fahrzeugeinstellungen unterstützt

*Fahrzeuge mit Clarion MQ-RD6 OEM Gerät mit Monochrom-Display und Zentraldrehknopf
*Fahrzeugeinstellungen nicht unterstützt
