LFB Lead Kabel > Pioneer AVH / DMH / SPH 2022 > Klinke
Radioanschlusskabel ACV > Pioneer AVH / DMH / SPH 2021/2022>
Radiohersteller verwenden für den Anschluss eines Lenkradfernbedienungsinterfaces unterschiedliche Varianten.
Je nach Hersteller und Gerät können Einkabelsteuerungen, Zwei- und Mehrkabelsteuerungen sowie Klinkensteuerungen Verwendung finden.
Die Anschlussvariante geht aus der BDA des Radioherstellers hervor.
Alle Anschlüsse müssen vor der Verbindung des Interfaces mit dem Fahrzeug getätigt werden.
Gegebenenfalls muss zusätzlich die LFB-Funktion laut BDA des Radioherstellers in einem Radiomenü angelernt werden.
Vor der Endmontage auf Funktion prüfen.
Hinweis:

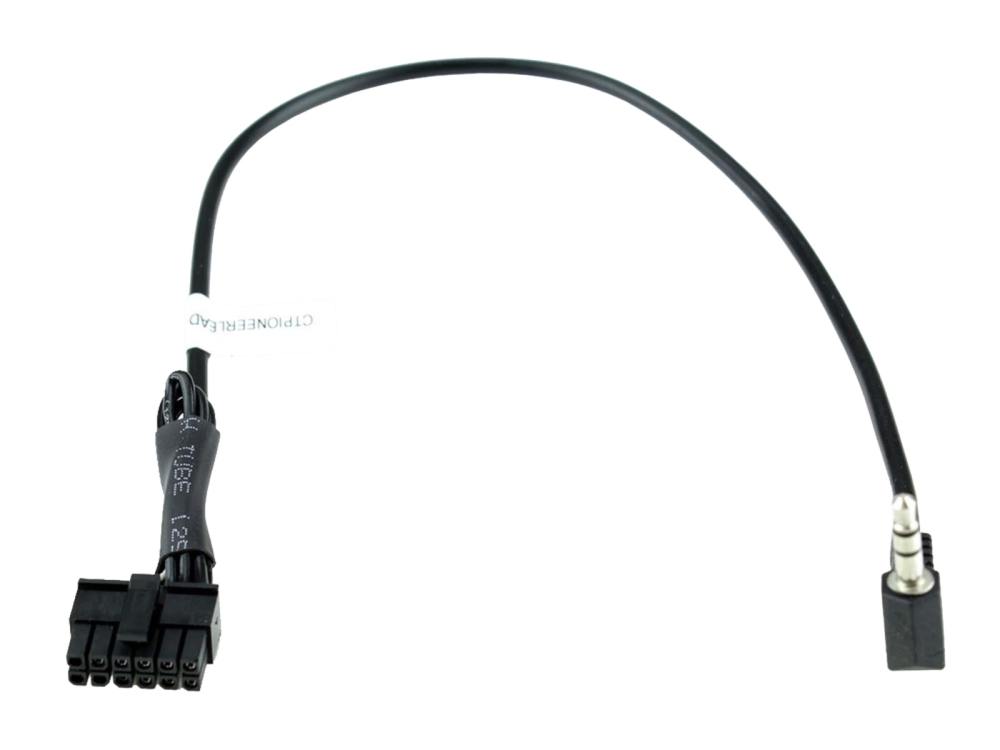

Anschluss: 12 Pin Microfit > 3,5mm Klinke
LFB-Radioanschlusskabel für ACV LFB Interfaces
LFB-Radioanschlusskabel für Infodapter
Klinke Ring rote Leitung > BAT43 Shottkydiode/Sperrdiode 0,2A mit Kathode zum Micro Fit Stecker
Für folgende Anwendung:
Pioneer 3,5mm Klinkenanschluss
Für folgende Geräte:
Pioneergeräte 2021/2022> mit flach glanzmetallischer Rückseite
Pioneer AVH
Pioneer AVH-A240BT
Pioneer AVH-A240DAB
Pioneer DMH
Pioneer DMH-A240BT
Pioneer DMH-A241BT
Pioneer DMH-A340DAB
Pioneer DMH-A245BT
Pioneer SPH
Pioneer SPH-DA160DAB
| *Hersteller | Acv Lead |
| Produkt Gruppe | Pioneer / Sony |
