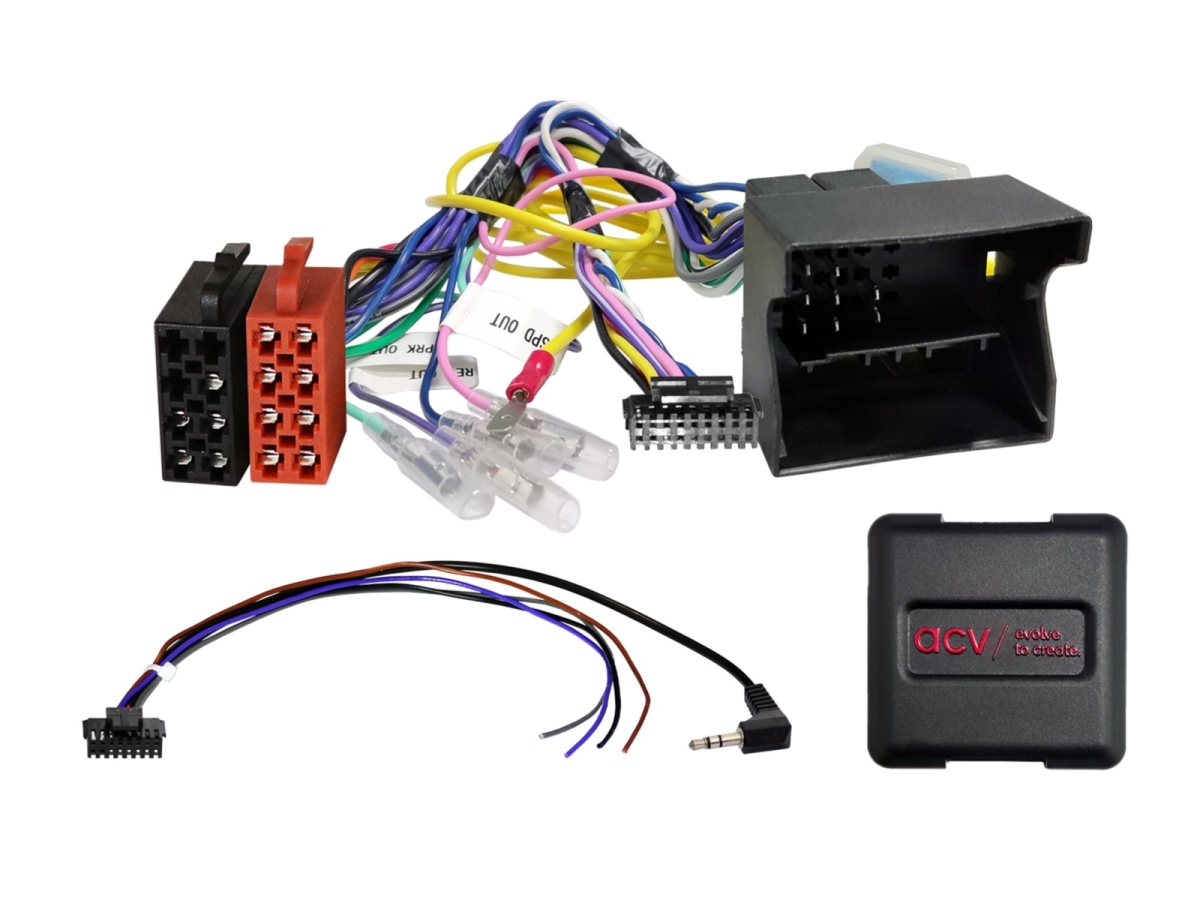

LFB Mercedes C-Klasse/E-Klasse 40Pin Quadlock
Lenkradfernbedienungsadapter Mercedes
Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.
Hinweis:
- CAN Bus
- Anschluss: 40 Pin Quadlock Mercedes Stecker
- Anschluss: +12V Dauerstrom gelb Klemme 30 Batterie abgesichert
- Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
- Fahrzeuge ohne OEM Soundsystem
- blau: +12V Antennenremote
- Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
Für folgende Fahrzeuge geeignet:
Mercedes
- Mercedes C-Klasse (S204) 09/2007 - 01/2011
- Mercedes C-Klasse (W204) 03/2007 - 01/2011
- Mercedes E-Klasse (S212) 07/2009 - 01/2013
- Mercedes E-Klasse (W212) 03/2009 - 01/2013
Folgende Signale werden zur Verfügung gestellt:
Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
- rot: +12V Zündung Klemme 15
- orange: +12V Beleuchtung Klemme 58
- lila/weiß: +12V Rückfahrsignal
- rosa: Geschwindigkeitssignal
- grün: Masse GND Handbremssignal
