Lenkradfernbedienungsadapter Mercedes / Smart / VW

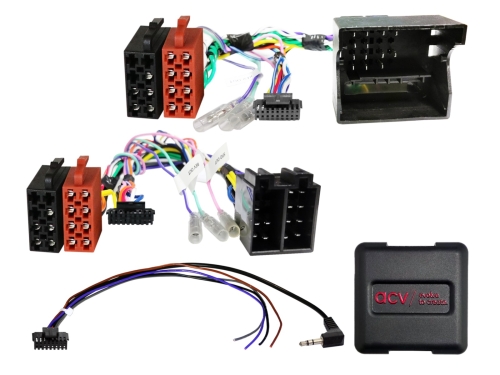

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

• CAN Bus
• Anschluss: 40 Pin Quadlock Mercedes Stecker
• Anschluss: ISO
• Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
• Fahrzeuge Mercedes mit 1-DIN Audio 5 OEM Gerät
• Fahrzeuge Mercedes mit 2-DIN Audio 20 OEM Gerät
• Fahrzeuge Mercedes mit 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM Navigation

Fahrzeuge Mercedes mit Audio 50 APS Comand NTG2/ NTG2.5 OEM Navigation:

• Uhrzeiteinstellung nicht unterstützt > Fahrzeuge auf Audio 20 OEM Gerät codieren wenn möglich
• Fahrzeuge Smart mit 2-DIN OEM CD Gerät
• Fahrzeuge Smart mit Comand OEM Navigation 40 Pin Quadlock
• Fahrzeuge VW Crafter mit RCD 2001 1-DIN OEM Gerät
• Fahrzeuge VW Crafter mit RCD 3002 2-DIN OEM Gerät
• Fahrzeuge VW Crafter mit RNS 4001 / RNS 5001 OEM Navigation

Fahrzeuge mit Radiovorbereitung CAN Bus Anschluss und ISO Stecker Belegung vor Installation durch messen mit OEM Gerät prüfen:

• Fehlanschluss beschädigt das Interface

Fahrzeuge ohne ISO Stecker Belegung:

• Pin 7: +12V Zündungsstrom Klemme 15
• Pin 6: +12V Beleuchtung Klemme 58

CAN Bus Anschluss:

• Innenraum-CAN Bus Verteiler im Fußraum des Fahrzeugs
• CAN Bus blau/CAN High <> weiß/CAN Low alternativ > Klimatronik verdrillt rot/braun CAN High <> brown CAN Low

Rückfahrsignal nicht immer unterstützt:

• Rückfahrsignal Fahrerseite +12V weiß/blau alternativ

Fahrzeuge mit Radiovorbereitung ohne ohne OEM HU:

• LFB Mercedes/VW Crafter ISO Radiovorbereitung lose > Artikel 42smc017-0
• Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Kompatibel mit allen Fahrzeugen aus LFB Interface:

• LFB Mercedes diverse Fahrzeuge/Smart 40Pin Quadlock lose> Artikel: 42xmc001-0
• LFB Mercedes diverse Fahrzeuge/Smart(W454)/VW ISO lose > Artikel: 42xmc002-0

Für folgende Fahrzeuge geeignet:

Mercedes

• Mercedes A-Klasse (C169/W169) 10/2004 - 04/2008
• Mercedes A-Klasse (C169/W169) 06/2008 - 06/2012
• Mercedes B-Klasse (T245) 07/2005 - 04/2008
• Mercedes B-Klasse (T245) 04/2008 - 09/2011
• Mercedes C-Klasse (CL203/S203/W203) 02/2004 - 09/2007
• Mercedes CLC-Klasse (CL203) 06/2008 - 02/2011*
• Mercedes CLK-Klasse (W209) 04/2005 - 01/2010
• Mercedes CLS-Klasse (C219) 04/2008 - 09//2010
• Mercedes E-Klasse (S211/W211) 03/2008 - 01/2009
• Mercedes G-Klasse (W463) 04/2007 - 06/2008
• Mercedes G-Klasse (W164) 09/2008 - 06/2012
• Mercedes GL-Klasse (X164) 09/2006 - 05/2009
• Mercedes GL-Klasse (X164) 05/2009 - 07/2012
• Mercedes M-Klasse (W164) 07/2005 - 04/2008**
• Mercedes M-Klasse (W164) 10/2008 - 07/2011**
• Mercedes ML (W164) 07/2005 - 04/2008
• Mercedes ML (W164) 10/2008 - 07/2011
• Mercedes R-Klasse (W251) 09/2005 - 05/2007
• Mercedes R-Klasse (W251) 05/2007 - 05/2010
• Mercedes SLK-Klasse (R171) 04/2008 -03/2011
• Mercedes Sprinter (W906) 04/2006 - 08/2013
• Mercedes Sprinter (W906) 08/2013 - 05/2018
• Mercedes Vito/Viano (W639) 04/2006 - 08/2010
• Mercedes Vito/Viano (W639) 09/2010 - 03/2014

Smart

• Smart For Four (W454) 01/2004 - 04/2007

VW

• VW Crafter I (2EC/2EK/2F) 03/2006 - 07/2011
• VW Crafter I (2EC/2EK/2F) 07/2011 - 11/2016

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rot: +12V Zündung Klemme 15
• orange: +12V Beleuchtung Klemme 58
• lila/weiß: +12V Rückfahrsignal
• grün: Masse GND Handbremssignal
• Lenkradfernbedienung
