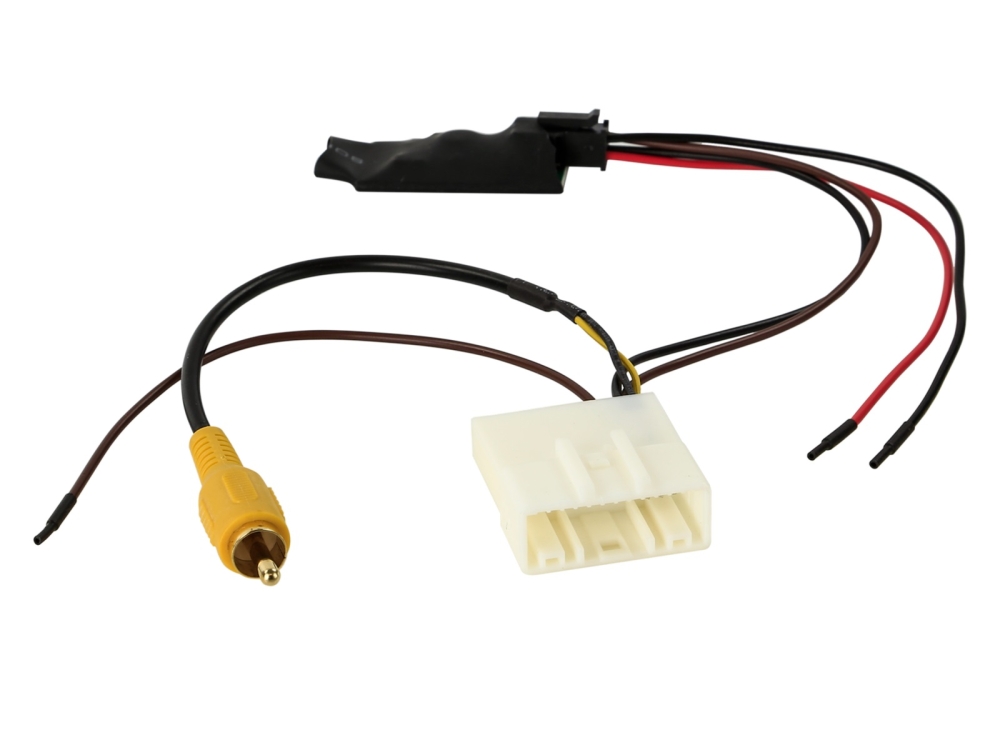

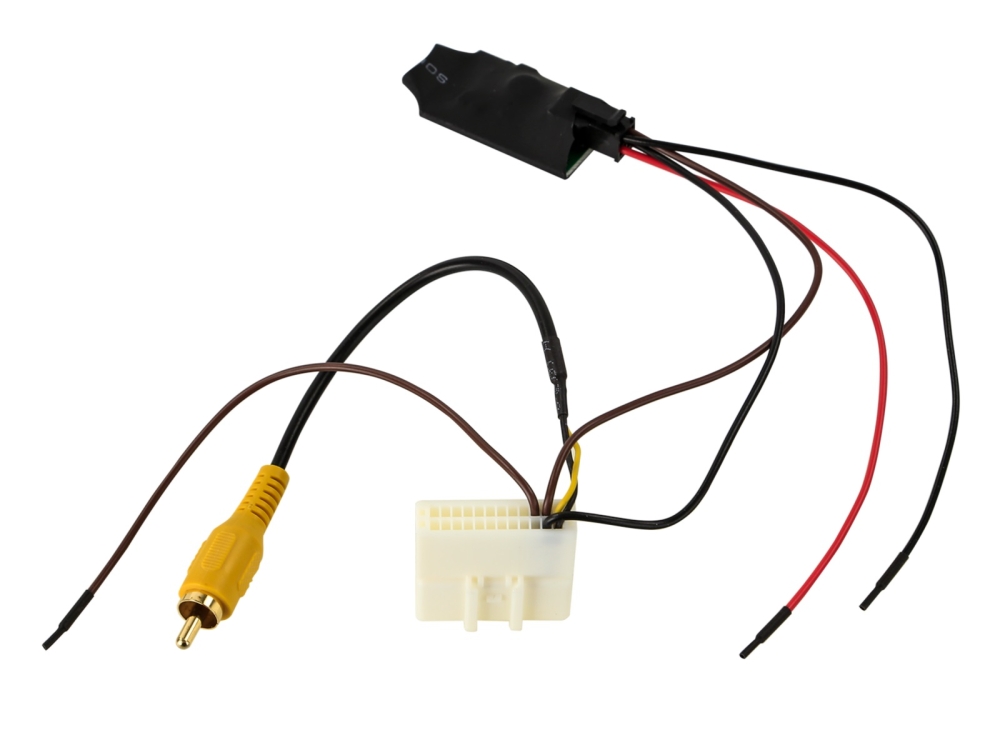

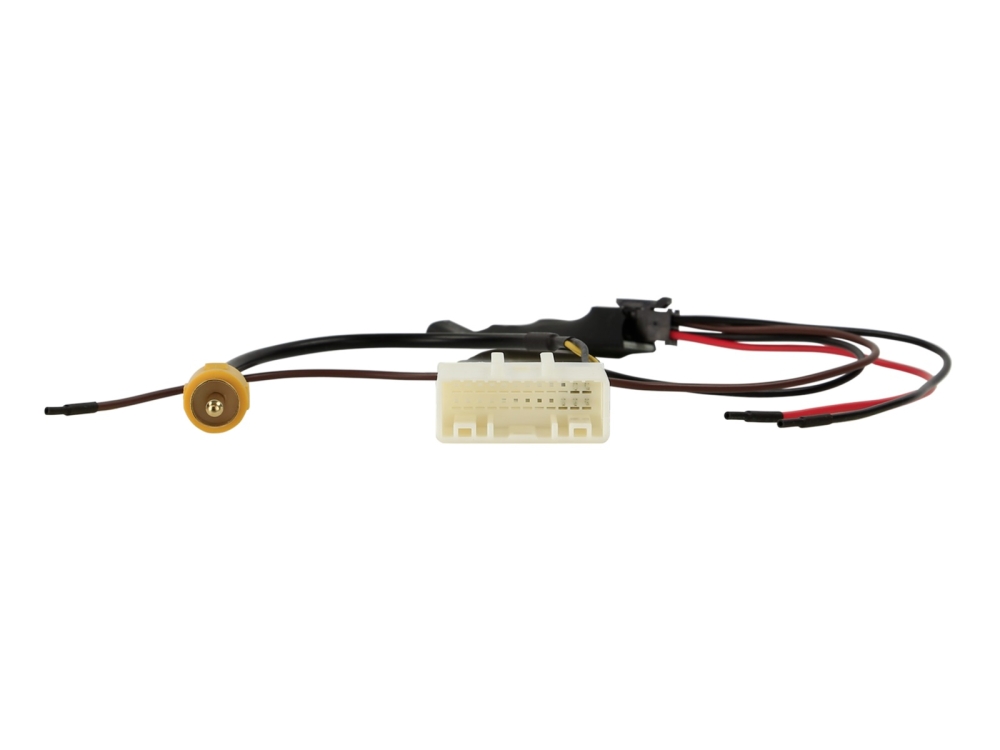

Rückfahrkamera Adapter Toyota OEM Kamera 24 Pin Stecker

Rückfahrkamera Adapter Toyota

Rückfahrkamera Adapter werden zur Erhaltung der OEM Rückfahrkamera benötigt.

Diese ermöglichen den Anschluss einer werksseitig vorgerüsteten Kamera an ein Nachrüstgerät mit Kameraeingang.

Je nach Fahrzeug und Ausstattung stellt der Adapter das Videosignal Cinch, eine Spannungsversorgung +6V/Masse für die OEM Kamera und das +12V Rückfahrsignal zur Verfügung oder dieses muss an geeigneter Stelle im Fahrzeug angeschlossen werden.

Fahrzeuge mit einem 360° Kamerasystem oder Systeme mit beweglichen Abstandslinien können unter Umständen nicht kompatibel sein.

Vor der Installation ist die richtige Belegung des Adapters mit dem OEM Anschluss zu prüfen.

Viele Nachrüstgeräte müssen im Menü auf die Kamerafunktion eingestellt werden.

Hinweis:

Anschluss: 24 Pin Toyota Stecker
Anschluss: OEM Rückfahrkamera > Cinch(m) gelb Kameraeingang

Fahrzeuge mit OEM Rückfahrkamera

Fahrzeuge ohne 360° OEM Kamerasystem

Anschluss:
rot: +12V Zündungsstrom Klemme 15 laststabil abgesichert
schwarz: Masse Klemme 30
braun:+12VRückfahrsignal Ausgang

Kameraspeisespannung: +6V

+6V Speisespannung > vor Installation auf richtige Belegung mit Werksgerät prüfen

Für folgende Fahrzeuge:

Toyota Auris (E15) 03/2010 - 01/2013
Toyota Avensis (T27) 01/2012 - 06/2015
Toyota Camry (XV50) 2014 - 2019
Toyota Corolla (E170) 04/2014 - 12/2016
Toyota Corolla (E170) 12/2014 - 12/2018
Toyota GT86 (ZN) 01/2017 - 06/2020
Toyota Highlander 2014 - 2020
Toyota Hilux (N25) 12/2011 - 08/2016
Toyota Hilux (AN1P) 11/2016 - 09/2020
Toyota Landcruiser (J15) 10/2013 - 12/2017
Toyota Landcruiser (J15) 01/2018 - 07/2019*
Toyota Prius ZVW30/ZVW35 (XW3) 04/2012 - 02/2016
Toyota Prius+ (XW3/XW4) 06/2012 - 01/2015
Toyota RAV4 (XA3/XA4) 04/2013 - 01/2016
Toyota RAV4 (XA3/XA4) 01/2016 - 12/2018**
Toyota Sequoia 2014 - 2017
Toyota Sienna 2014 - 2020
Toyota Tacoma 2014 - 2022
Toyota Tundra 2014 - 2021
Toyota Verso (AR2) 04/2009 - 01/2013
Toyota Verso (AR2) 04/2013 - 06/2018
Toyota Yaris (XP13) 11/2011 - 08/2014
Toyota Yaris (XP13) 09/2014 - 03/2017
Toyota Yaris (XP13) 04/2017 - 08/2020

*Fahrzeuge mit 360° OEM Kamerasystem LFB Toyota diverse Fahrzeuge 10Pin/6Pin/28Pin//24Pin > Artikel: 42sty019

Toyota > Verso	2009 2010 2011 2012 2013
Toyota > Land Cruiser	2009 2010 2011 2012 2013 2014 2015 2016 2017 2018
Toyota > Prius	2009 2010 2011 2012 2013 2014 2015 2016
Toyota > Sequoia	2010 2011 2012 2013 2014 2015 2016 2017 2018 2019
Toyota > Avensis	2011 2012 2013 2014 2015
Toyota > Yaris	2011 2012 2013 2014 2015 2016 2017 2018 2019 2020
Toyota > GT86	2012 2013 2014 2015 2016 2017 2018 2019 2020 2021
Toyota > Hilux	2012 2013 2014 2015
Toyota > Auris	2013 2014 2015 2016 2017 2018 2019
Toyota > Highlander	2013 2014 2015 2016 2017 2018 2019
Toyota > RAV 4	2013 2014 2015 2016 2017 2018
Toyota > Corolla	2014 2015 2016 2017
Toyota > Tundra	2014 2015 2016 2017 2018 2019 2020
Toyota > Camry	2015 2016 2017
Toyota > Sienna	2015 2016 2017 2018 2019 2020 2021 2022 2023
Toyota > Tacoma	2015 2016 2017 2018 2019 2020 2021 2022
*Hersteller	Kamera Modula
Produkt Gruppe	Toyota
