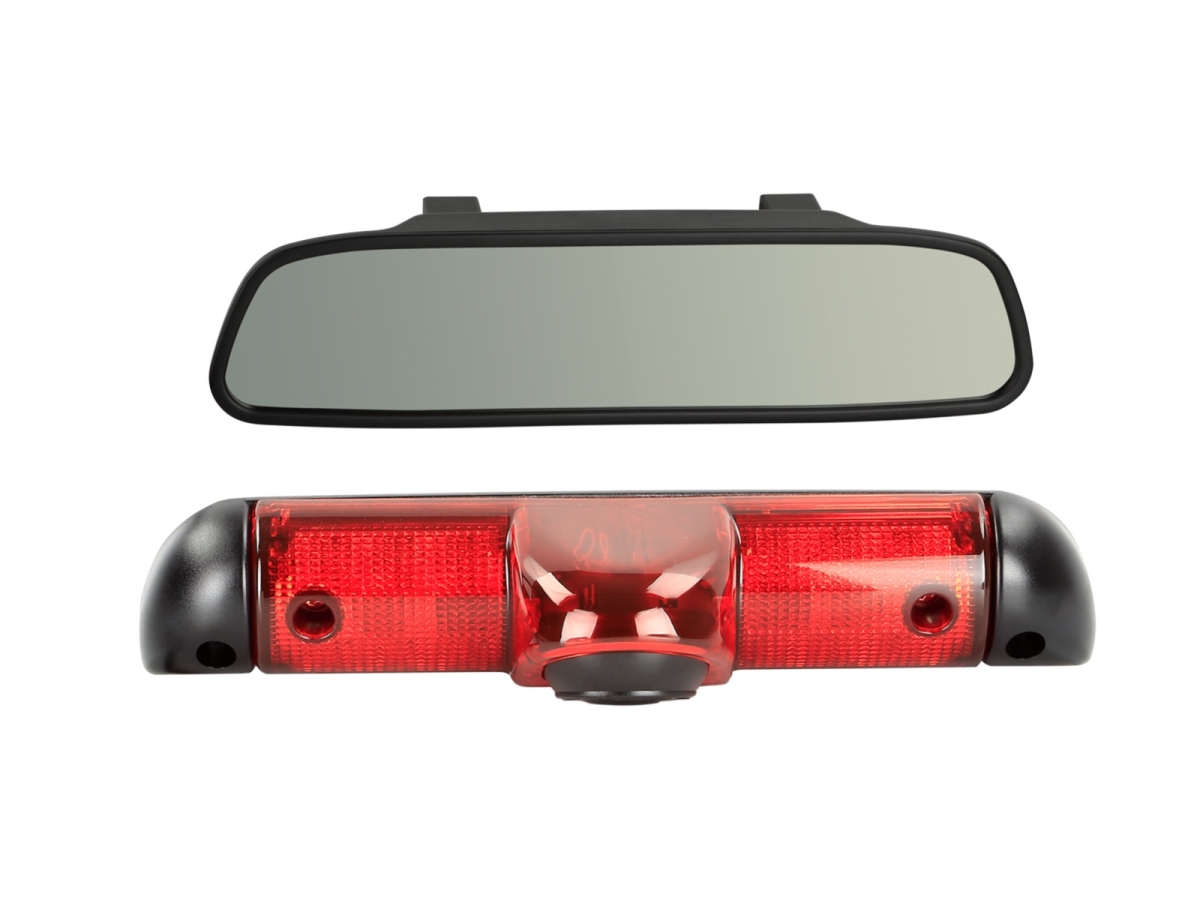

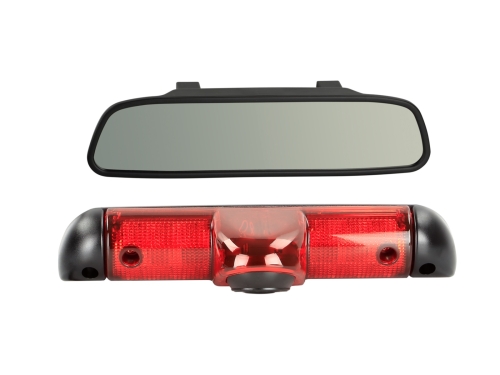

Rückfahrkamera Spiegelmonitor Kit 1 Citroen / Fiat / Opel / Peugeot

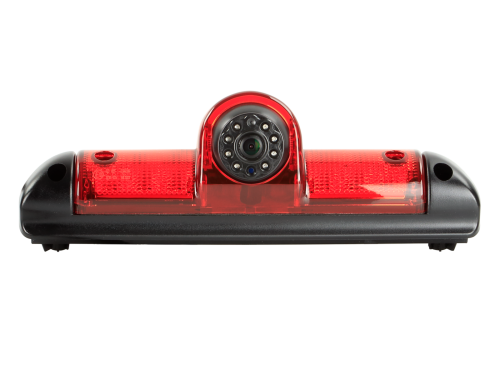

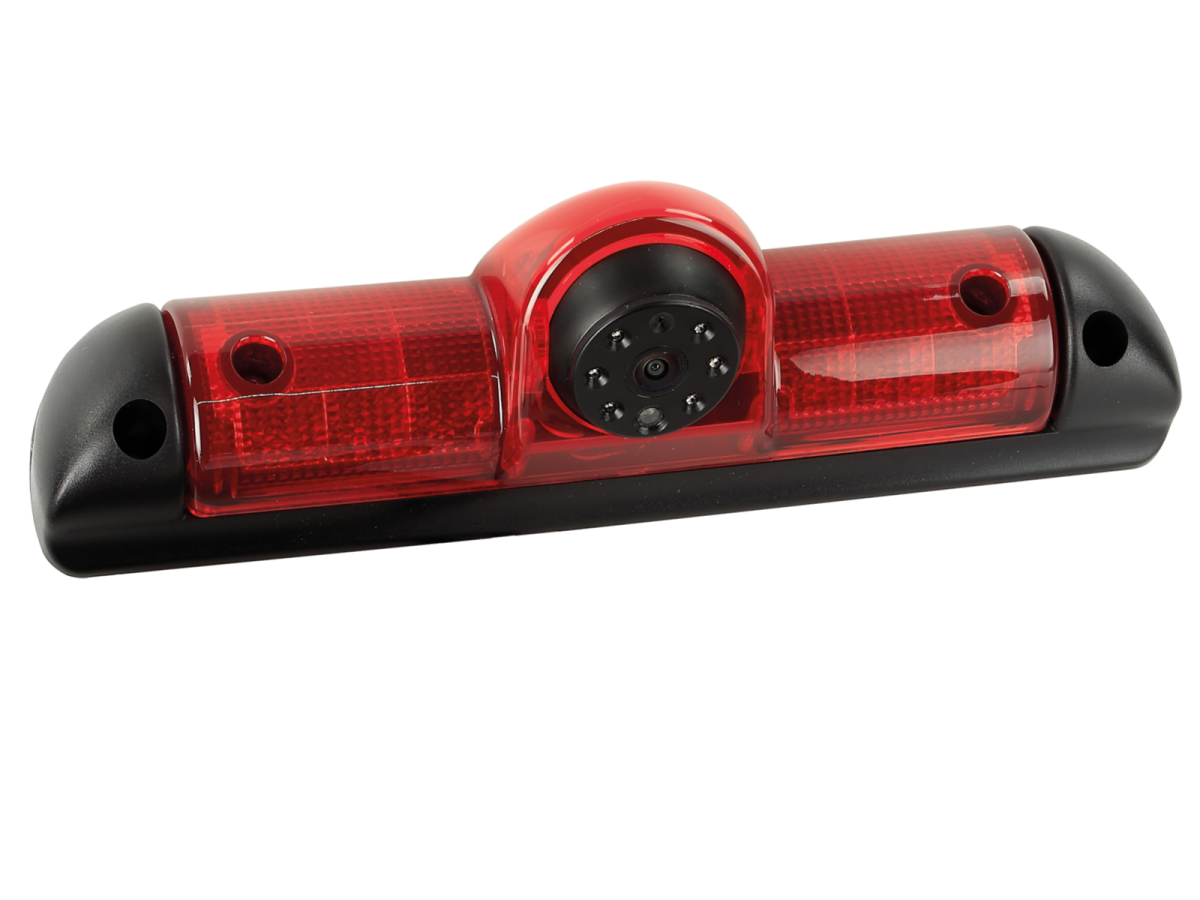

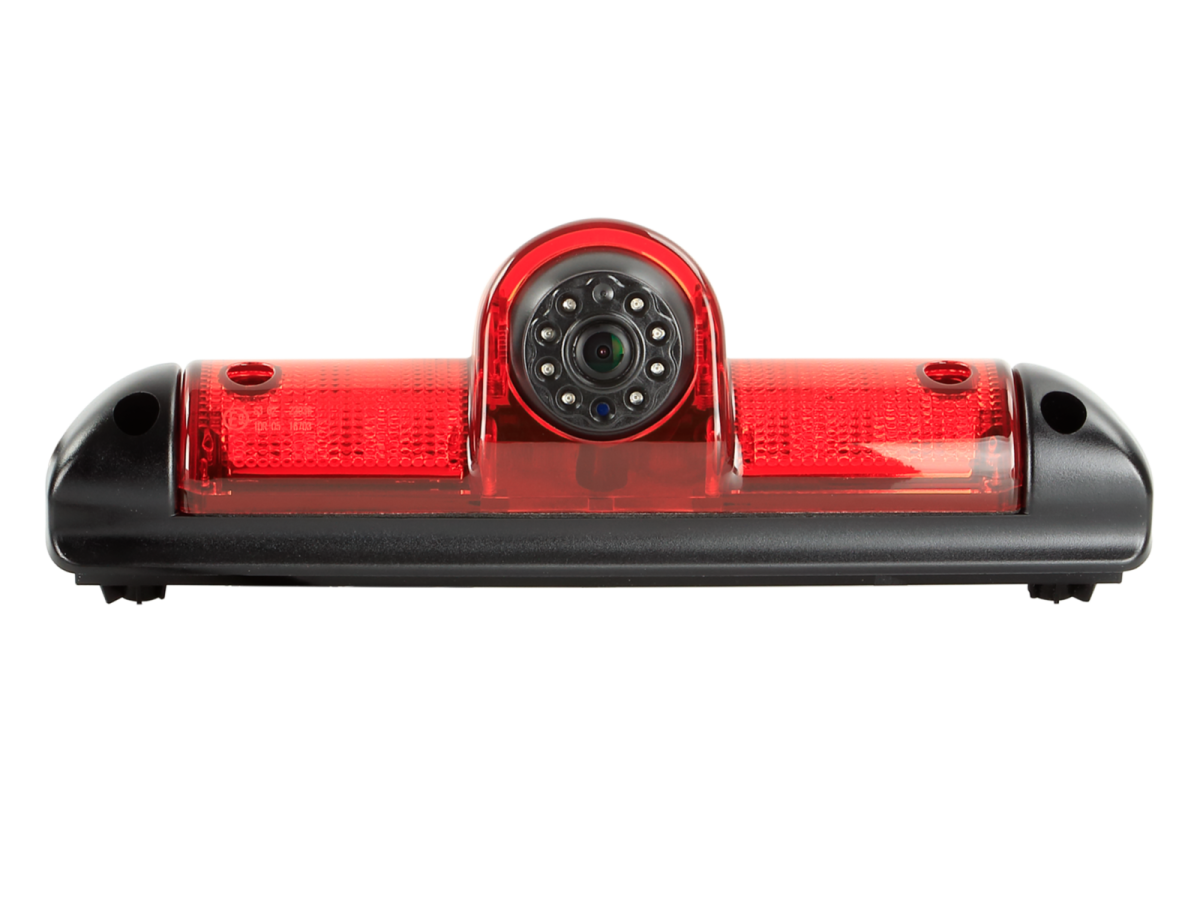

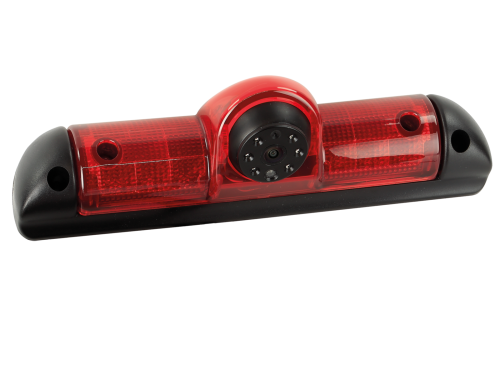

Kamera zum Austausch der OEM 3. Bremsleuchte / Außenverschraubung: Orientierungslinien / Nachtsichtfunktion /Blickwinkel verstellbar20°

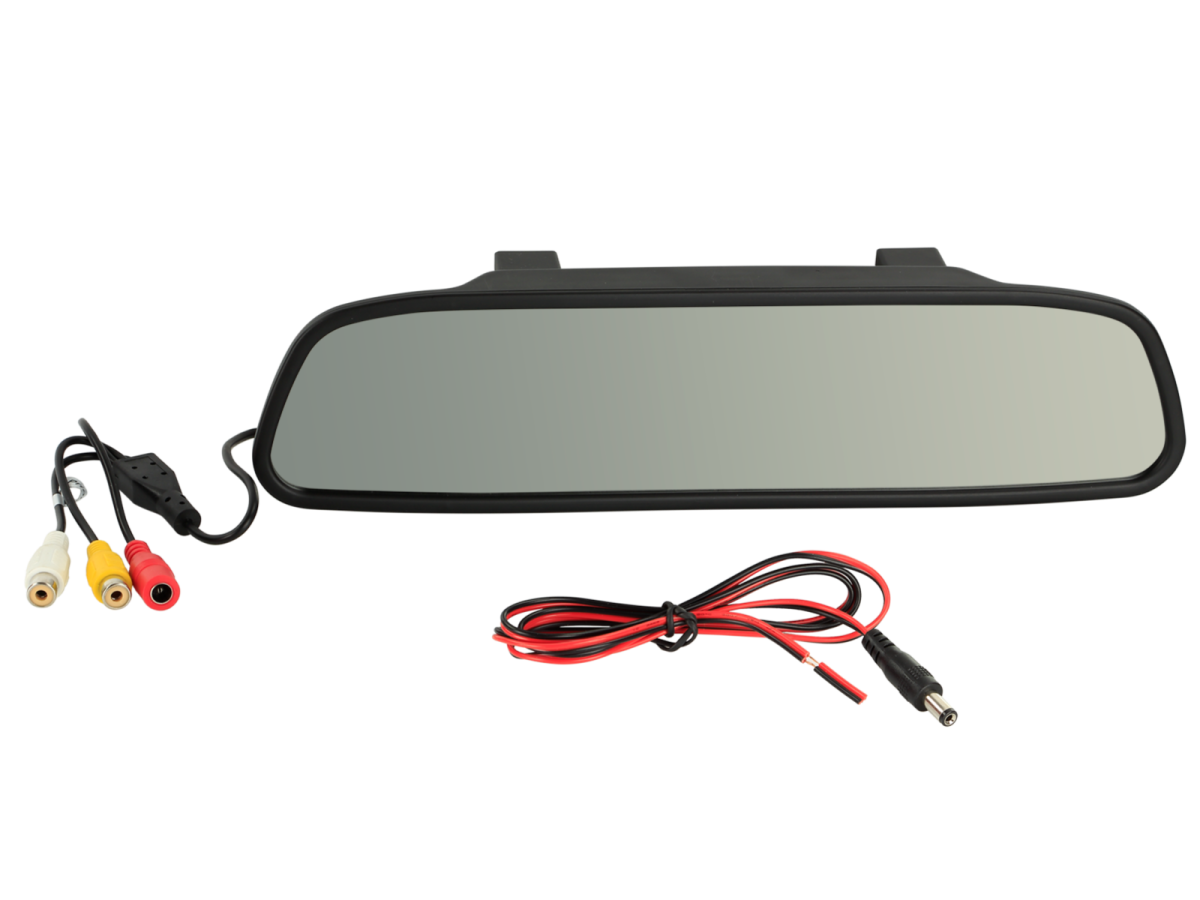

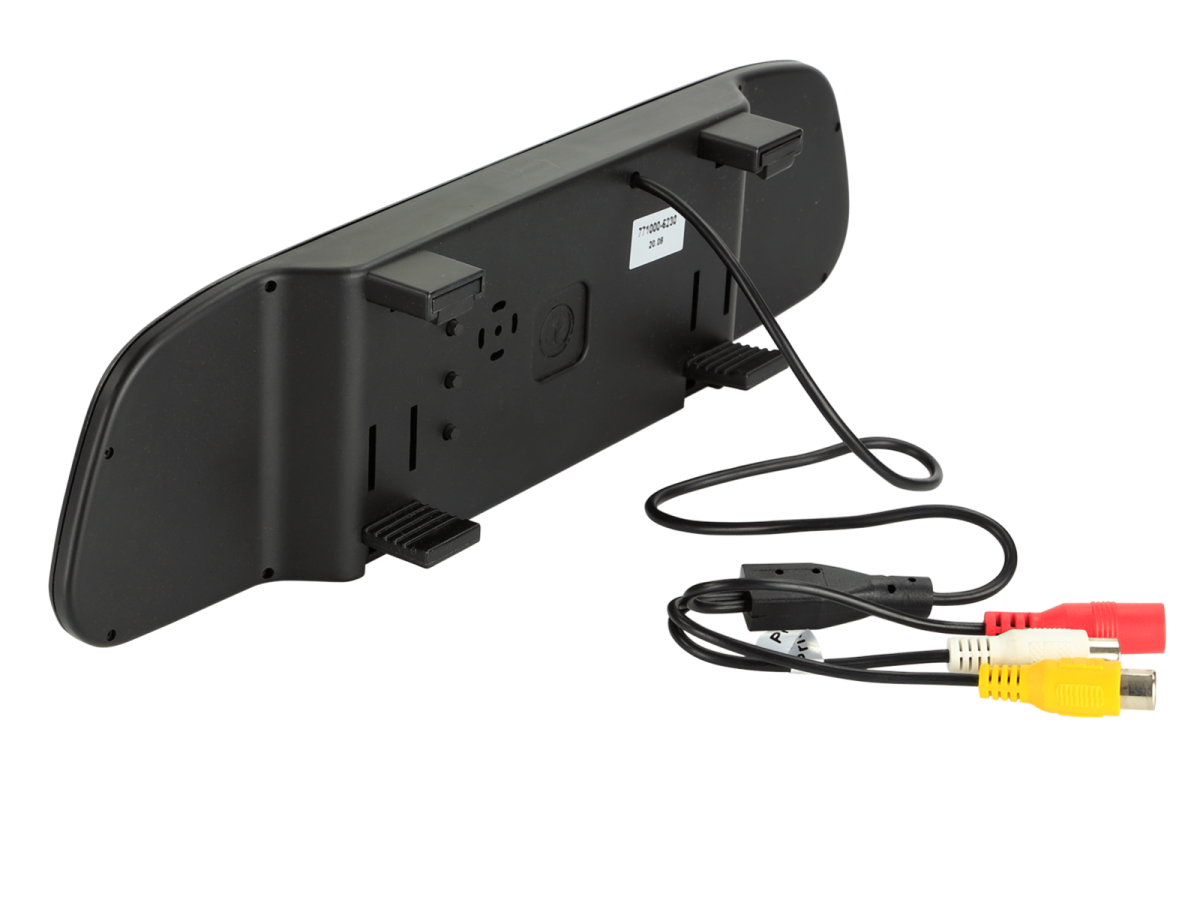

Huckepackmonitor zur Montage an dem OEM-Spiegel:

• 4,3" / 2 Video Eingänge / automatische Eingangssignalerkennung / Universalhalter zur Befestigung an OEM Spiegeln

Hinweis:

• Kameras sind zum Dauerbetrieb geeignet
• Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen
• Anschluss:rot : +12V geschaltet laststabil abgesichert

• Anschluss schwarz: Karosseriemasse direkt/GND
• Cinch(m) gelb: Video

Jumper:

• grün: Orientierungslinien aktivieren/deaktivieren
• Beleuchtungsfehleranzeige im FIS > OEM Leuchtmittel parallel anschließen

Für folgende Fahrzeuge geeignet:

Citroen

• Citroen Jumper (250) 10/2006 - 11/2011
• Citroen Jumper (250) 11/2011 - 05/2014
• Citroen Jumper (250) 05/2014 - 10/2022
• Citroen Jumper (250) 10/2022 - 06/2024
• Citroen Jumper (250) 07/2024 - 2025
• Citroen e-Jumper (259) 10/2021 - 06/2024
• Citroen e-Jumper (259) 07/2024 - 2025
• Citroen Relay (250) 2006- 2024

Fiat

• Fiat Ducato (ZAF250) 06/2006 - 05/2014
• Fiat Ducato (ZAF 250) 05/2014 -11/2021
• Fiat Ducato (ZAF250) 11/2021 - 11/2023
• Fiat Ducato (ZAF250) 11/2023- 2025
• Fiat e-Ducato (ZAF250) 04/2021 - 03/2024
• Fiat e-Ducato (ZAF250) 03/2024 - 2025

Opel

• Opel Movano Cargo C (Y) 10/2021 - 01/2024
• Opel Movano Cargo C (Y) 01/2024 - 2025
• Opel Movano Electric Cargo C (Y) 10/2021 - 01/2024
• Opel Movano Electric Cargo C (Y) 01/2024 - 2025

Peugeot

• Peugeot Boxer (Y) 02/2007 - 05/2014
• Peugeot Boxer (Y) 09/2014 - 12/2019
• Peugeot Boxer (Y) 08/2018 - 06/2024
• Peugeot Boxer (Y) 07/2024 - 2025
• Peugeot e-Boxer (Y) 10/2021 - 06/2024
• Peugeot e-Boxer (Y) 07/2024 - 2025

Produktmerkmale Kamera:

• Aufbau: Kunststoff
• Farbe: schwarz / rot
• Extras: Orientierungslinien über Jumper und Nachtsichtfunktion, Blickwinkel um 20° verstellbar
• Sensor Typ: 1/3" CMOS
• Bildsystem: NTSC Farbe
• Effektive Pixel: 976 x 572
• Linse: 1,9mm / F 2.0
• Min.Lux: 0 bei aktiver Nachtsichtfunktion
• Auflösung: 600 TV lines
• Blickwinkel: diagonal 160°
• Blickwinkel: horizontal 115° vertikal 75° +5°
• Staub und Wassergeschützt: IP68
• Anschluss: 4 Pin acv-Systemstecker Ø5,2mm
• Bertiebsspannung: +12V Gleichspannung
• Versorgungsspannung: +12V Gleichspannung
• Stromaufnahme: 150mA bei eingeschalteter Nachtsichtfunktion
• Betriebstemperaturbereich: -30°C - 75°C
• Aufbewahrungstemperatur: -40°C - 80°C
• Abmessungen: siehe OEM Bremsleuchte



Anschlusskabel an der Kamera 1m +/-:

• 4 Pin acv-Systemstecker(m) Ø5,2mm
• 1 Jumper



Verlängerung 6,5m +/-:

• 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
• Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
• Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor



Anschlusskabel 20cm +/-:

• 4 Pin acv-Systemstecker(f) Ø10mm
• rot: Versorgungsspannung
• schwarz: Masse/GND
• Cinch(m) gelb: Video

Produktmerkmale Monitor:

• Aufbau: Kunststoff mit Metallhalter
• Farbe: schwarz
• Extras:Extrem hell / automatische Helligkeitsregelung für Monitor / automatische Einschaltung über Trigger-Funktion / Fernbedienung / Führungslinien deaktivierbar und einstellbar
• Eingänge:2 Video (Video/Rückfahrkamera)
• Auflösung:480 x 272
• Bildformat:16:9
• Helligkeit:2000-2600 Lux
• Video System:PAL/NTSC (automatische Erkennung)
• Versorgungsspannung:12Volt Gleichspannung
• Stromaufnahme:max. 400mA
• Betriebstemperaturbereich:-20°C bis +75°C
• Aufbewahrungstemperatur:-40°C bis +85°C
• Abmessungen:L / B / H / 270mm / 85mm / 50mm (ohne Halter)

Installationszubehör:

• Kameraanschluss an Interfaces:
• Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
• Kameraanschluss an Rückfahrlicht:
• Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100

Optionales Zubehör:

• Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 771000-6305
• Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 771000-6310
• Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 771000-6315

Lieferumfang Kit:

• Rückfahrkamera Citroen/Opel/Fiat/Peugeot 3. Bremsleuchte > Artikel: 771000-6062
• Spiegelmonitor universal 4.3" 2x Video Eingang > Artikel: 771000-6230
