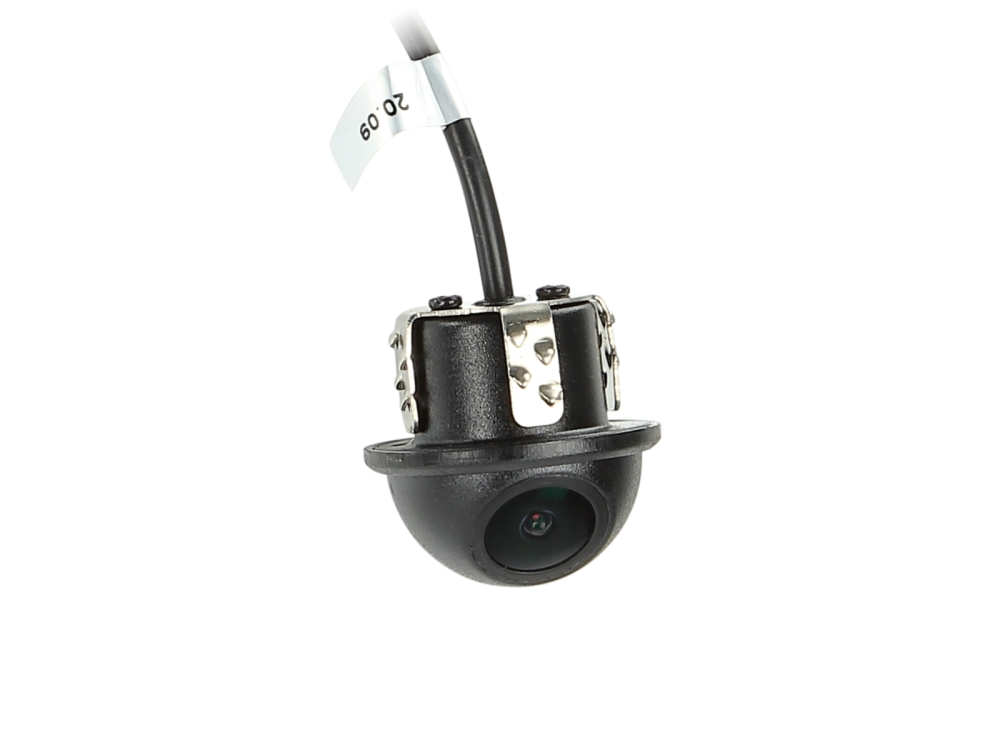

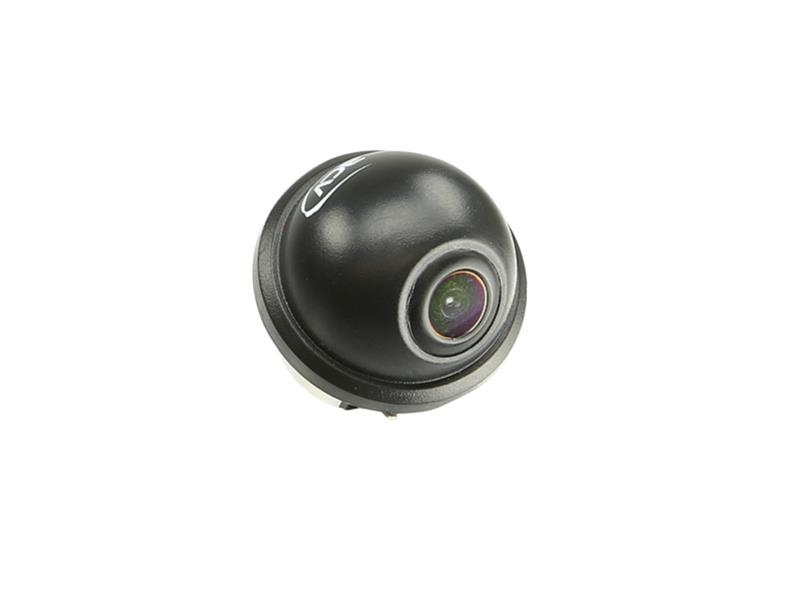

Rückfahrkamera universal (rund) - Unterbau
Rückfahrkamera universal
- Bauform: rund
- Montageart: Unterbau
- Mit Orientierungslinien / Spiegelungsfunktion
Hinweis:
- acv Kameras sind zum Dauerbetrieb geeignet
- Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen
- Kamerabetriebsspannung: +3V
- Kameraversorgungsspannung: +12V / +24V
- Anschluss ohne Spannungswandler +3V im Lieferumfang beschädigt die Kamera
Anschluss:
- rot: +12V / +24V geschaltet laststabil abgesichert
- schwarz: Karosseriemasse direkt/GND
- Cinch(m) gelb: Video
- Jumper:
- grün: Orientierungslinien aktivieren/deaktivieren
- weiß: Spiegelungsfunktion aktivieren/deaktivieren
Produktmerkmale Kamera:
- Aufbau: Kunststoff mit Halteklammern
- Farbe: schwarz
- Extras: Orientierungslinien über Jumper / Spiegelungsfunktion über Jumper
- Sensor Typ: 1/3" CMOS
- Bildsystem: NTSC Farbe
- Effektive Pixel: 728 x 488
- Linse: 1,9mm / F 2.0
- Lux: 0,3
- Auflösung: 600 TV lines
- Linsenwinkel: diagonal 170°
- Blickwinkel: horizontal 101° vertikal 77° +5°
- Staub und Wassergeschützt: IP68
- Anschluss: 4 Pin acv-Systemstecker Ø5,2mm
- Bertiebsspannung: +3V Gleichspannung
- Versorgungsspannung: +12V / +24V Gleichspannung > mit Spannungswandler
- Stromaufnahme: 200mA
- Betriebstemperaturbereich: -30°C - 75°C
- Aufbewahrungstemperatur: -40°C - 85°C
- Abmessungen: H 30mm / 17mm - 30,5mm

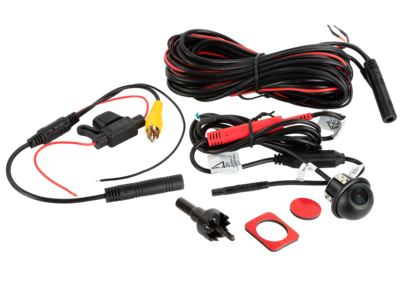

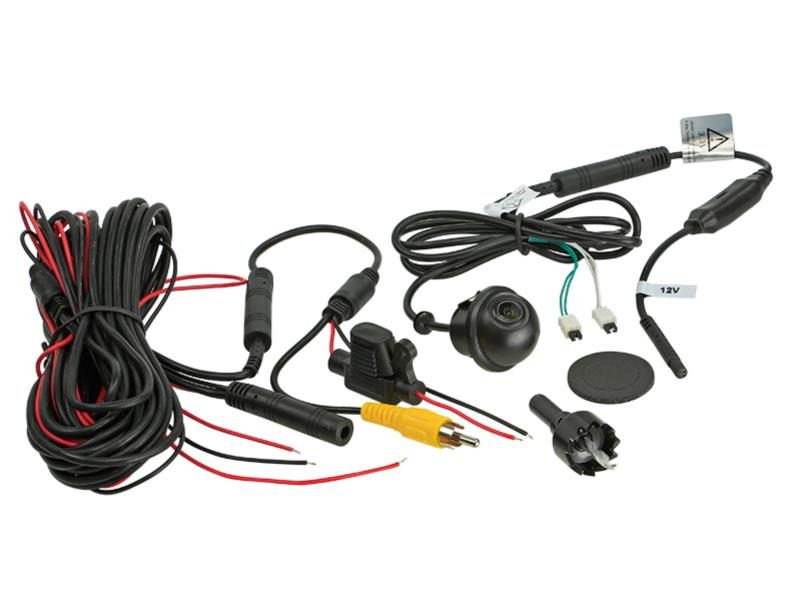

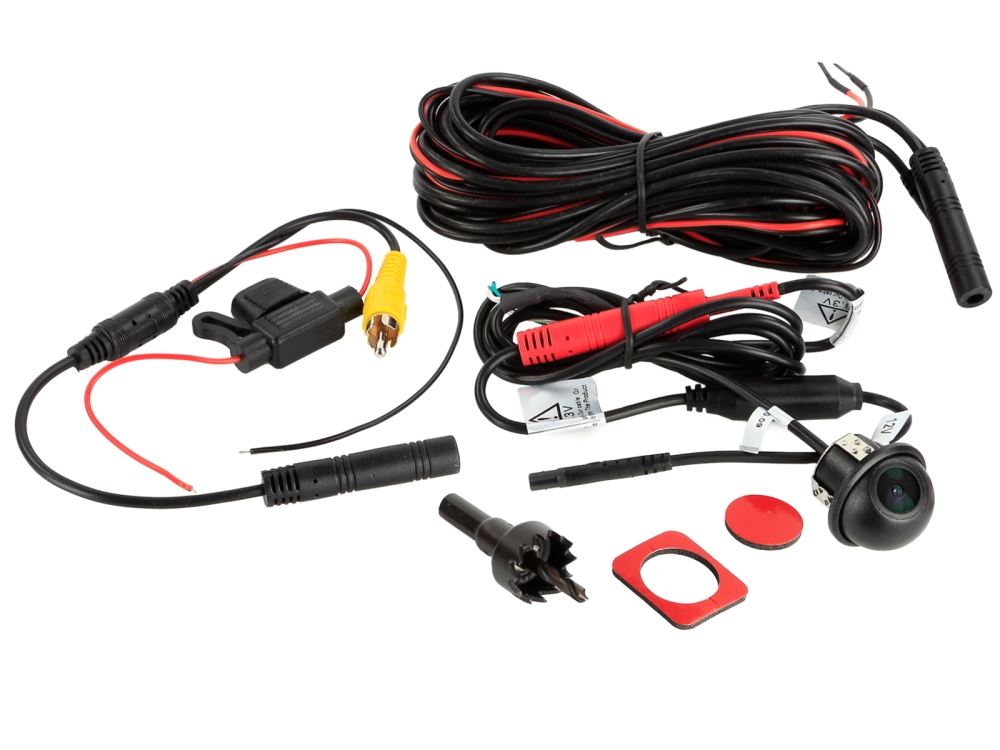

Anschlusskabel an der Kamera 1m +/-:
- Pin acv-Systemstecker(m) Ø5,2mm
- 2 Jumper
Spannungswandler +3V:
4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
Verlängerung 6,5m +/-:
4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor
Anschlusskabel 20cm +/-:
4 Pin acv-Systemstecker(f) Ø10mm
rot: Versorgungsspannung
schwarz: Masse/GND
Cinch(m) gelb: Video
Installationszubehör:
Kameraanschluss an Interfaces:
Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
Kameraanschluss an Rückfahrlicht:
Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100
Optionales Zubehör:
Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 771000-6305
Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 771000-6310
Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 771000-6315
*Hersteller | ACV |
Produkt Gruppe | Rückfahrkameras universell für PKW |
