Video-Einspeiser passend für Opel 2-Teile R4.0 IntelliLink
Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und von zwei beliebigen Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers.
Produktfeatures
- Video-Einspeiser für Werks-Infotainment Systeme
- 1 FBAS Rückfahrkamera Video-Eingang
- 1 FBAS Frontkamera Video-Eingang
- 2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
- Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
- Automatische Frontkamera Schaltung nach Rückwärtsgang für 10 Sekunden
- Abstandslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge verfügbar)
- Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
- Video-Eingänge NTSC kompatibel
Kompatibilität

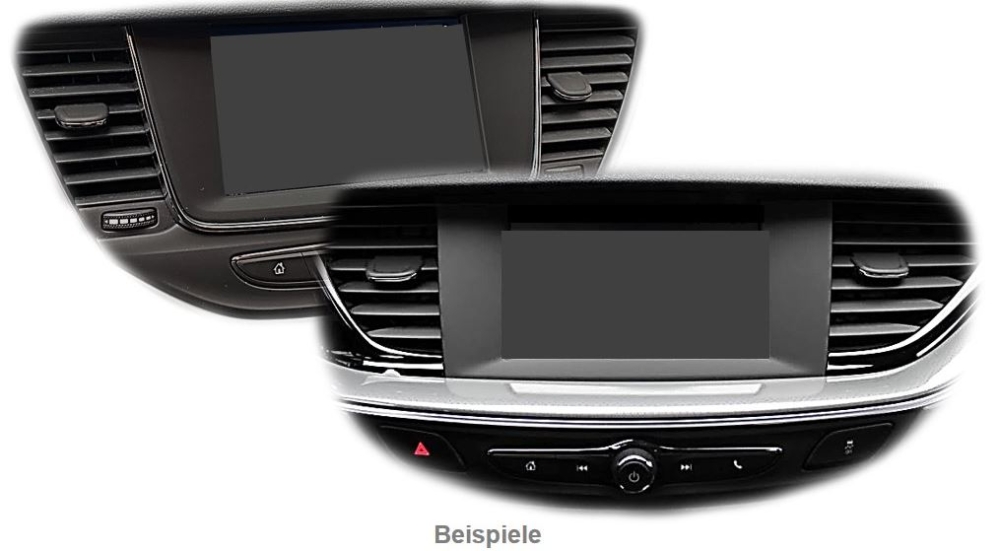

Hersteller Modell Infotainment Chevrolet Camaro Modelljahre ab 2016 MyLink - 7 Zoll Monitor mit separater Radio-Box Opel Astra K (Sports Tourer und 5-Türer) Modelljahre ab 2016 bis 2019,
Insignia B Modelljahre ab 2017 bis 06/2018,
Karl bis 03/2018 R4.0 IntelliLink - 7 Zoll Monitor mit separater Radio-Box
Einschränkungen
| Nur Video | Das Interface speist NUR Video-Signale in das Infotainment ein. Um Audio-Signale einzuspeisen kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden. Wenn 2 AV-Quellen angeschlossen werden ist für die Audio-Umschaltung zusätzliche Elektronik notwendig. |
| Werks-Rückfahrkamera | Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig. |
| After-Market Frontkamera | Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 10 Sekunden. Eine manuelle Umschaltung zur Frontkamera ist zusätzlich über den Taster möglich. |
| Abstandslinien | Die Darstellung der Abstandslinien funktioniert nicht in allen Fahrzeugen. |
| Video Eingangssignal | Nur NTSC Video Quellen kompatibel. |

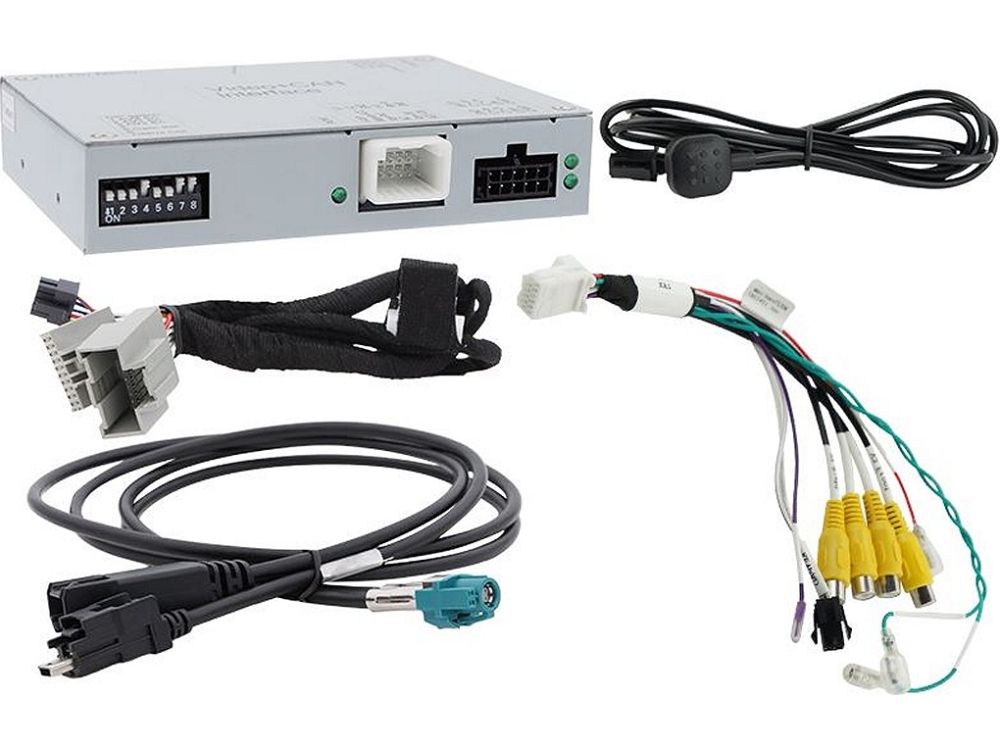

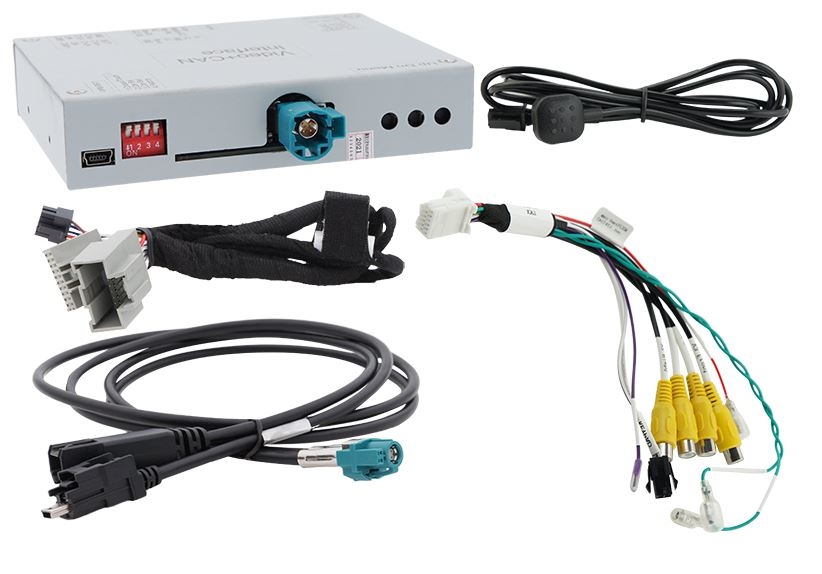

Anschlüsse
- Bildeinspeisung: Mini USB
- Strom und CAN-Bus: Plug & Play (fahrzeugspezifisch)
- Video-Eingänge (2x): Cinch Buchsen
- Rückfahrkamera-Eingang: Cinch Buchse
- Frontkamera-Eingang: Cinch Buchse
Technische Daten
| Betriebsspannung | 12V DC (7~25V) |
| Ruhestrom | 15mA |
| Stromaufnahme | 160mA@12V |
| Video Eingang | 0.7~1V |
| Video Eingang Formate | NTSC |
| Betriebstemperatur | -40°C bis +85°C |
| Abmessungen Video-Box | 117 x 25 x 105mm (B x H x T) |
| *Hersteller | NavLinkz |
| Produkt Gruppe | Opel |
