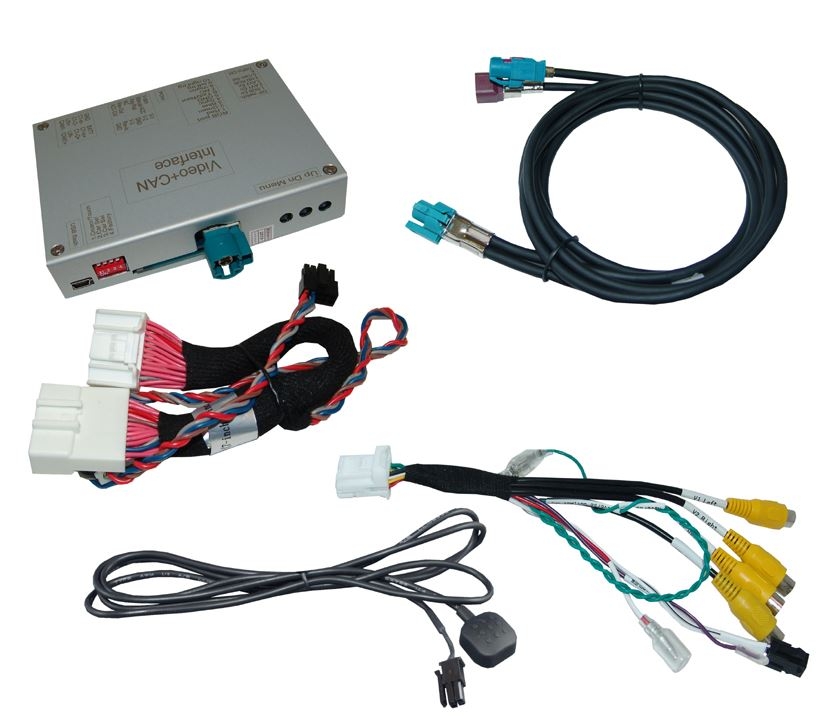

Video-Einspeiser passend für Renault EasyLink
Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und von zwei weiteren Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers.
Produktfeatures
- Video-Einspeiser für Werks-Infotainment Systeme
- 1 FBAS Rückfahrkamera Video-Eingang
- 1 FBAS Frontkamera Video-Eingang
- 2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
- Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
- Automatische Frontkamera Schaltung nach Rückwärtsgang für 10 Sekunden
- Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
- Video-Eingänge NTSC kompatibel
Kompatibilität
Hersteller Modell Navigation Renault Captur ab Modelljahr 2020,
Clio V ab Modelljahr 2020,
Espace ab Modelljahr 2020,
Megane ab Modelljahr 2021,
Talisman ab Modelljahr 2021,
Twingo ab Modelljahr 2020,
Zoe ab Modelljahr 2020,
und weitere Fahrzeuge mit Easy Link mit separatem 7 Zoll oder 9.3 Zoll Monitor
Nicht kompatibel mit EasyLink All-in-One Head-Units mit DIN-Gehäuse hinter Monitor.
Einschränkungen
| Nur Video | Das Interface speist KEINE Audio-Signale ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden. Wenn 2 AV-Quellen verbunden werden, ist für die Audio-Umschaltung zusätzliche Elektronik notwendig. |
| Werks-Rückfahrkamera | Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig. |
| After-Market Frontkamera | Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 10 Sekunden. Eine manuelle Umschaltung zur Frontkamera ist zusätzlich über den Taster möglich. |
| Video Eingangssignal | Nur NTSC Video Quellen kompatibel. |
Anschlüsse
- Bildeinspeisung: 4-Pin HSD
- Strom und CAN-Bus: Plug & Play (fahrzeugspezifisch)
- Video-Eingänge (2x): Cinch Buchsen
- Rückfahrkamera-Eingang: Cinch Buchse
- Frontkamera-Eingang: Cinch Buchse
Technische Daten
| Betriebsspannung | 12V DC (7~25V) |
| Ruhestrom | 8mA |
| Stromaufnahme | 320mA |
| Video Eingang | 0.7~1V |
| Video Eingang Formate | NTSC |
| Betriebstemperatur | -40°C bis +85°C |
| Abmessungen Video-Box | 118 x 25 x 104mm (B x H x T) |
| *Hersteller | NavLinkz |
| Produkt Gruppe | Renault |
